AR 紅包袋初階教學–迎新兔




課程說明:
本課程將解說 AR 紅包袋的製作方式，如何利用 AR 專案搭配 AI 工具製作出有趣的互動專案。
​

情境說明:
AR擴增實境技術已經發展相當成熟，因此如何運用這項技術以及運用在哪些方向，則是現在許多人所面臨的問題。本次教學從AR的辨識圖片到素材製作，將陸續導入AI工具(Midjourney, Animated Drawings)來協助完成專案，並且帶入簡單的邏輯程式，讓你的AR專案能夠與眾不同。

本次專案是響應東方新年文化，將AR技術運用於紅包袋，讓紅包袋在不只有傳統文化也富有現代科技。



 1. 辨識圖製作

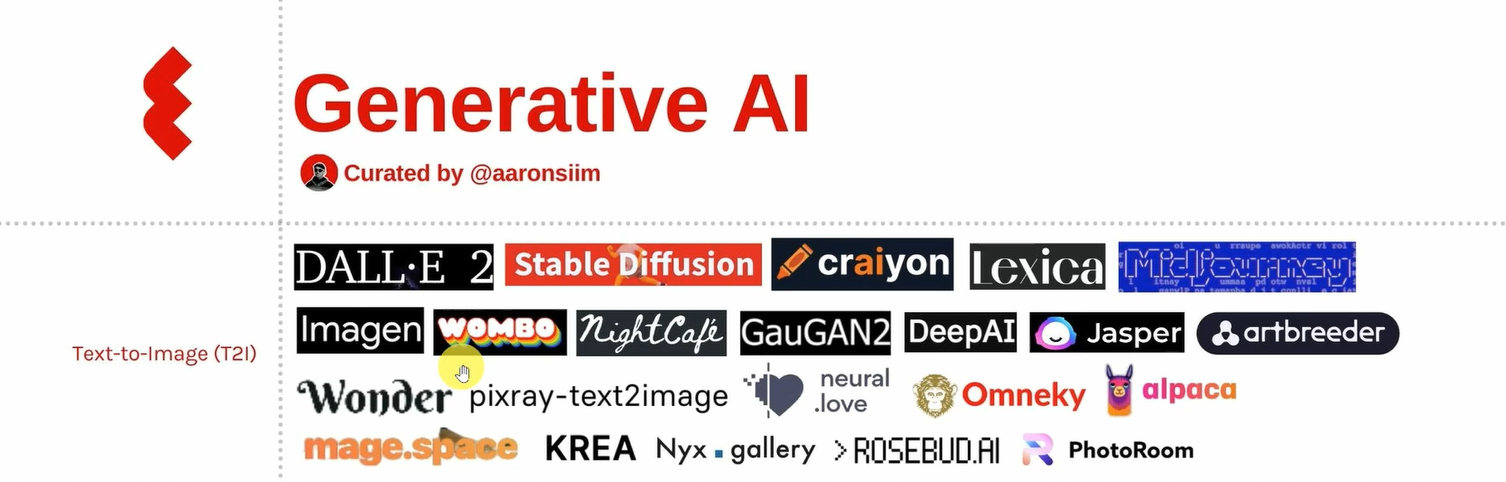

本次辨識圖製作是使用Midjourney這個text-to-image(文字生成圖片)的AI工具製作而成，也藉此簡介當前其他類似的工具和提示語(prompt)，以及近期有人使用ChatGPT幫助生成更完整的提示語，再導入Midjourney生成更棒的圖片。



本次使用圖片為下，透過MAKAR編輯器檢測辨識率達五顆星。



為了讓辨識圖中的兔子也能有動態效果，因此需要將辨識圖中的兔子去除掉，這裡使用一個線上免費 AI 汙點修復工具 Magic Eraser，此工具可以快速把圖片中不想要的物件/部分擦除掉，並且它會自動 AI 辨識背景，並天衣無縫的將去除的部分補齊。






2. Animated Drawings

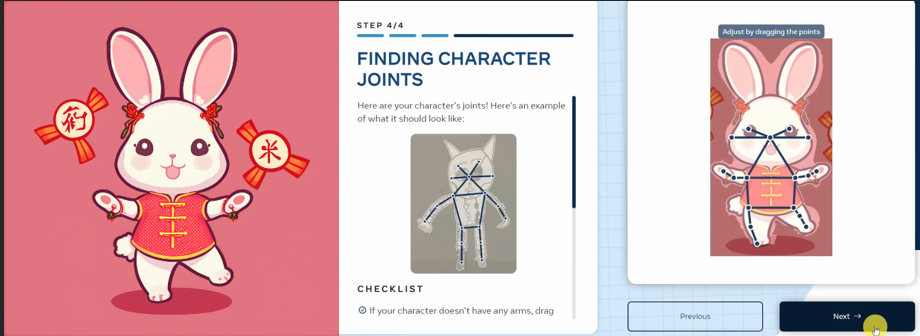

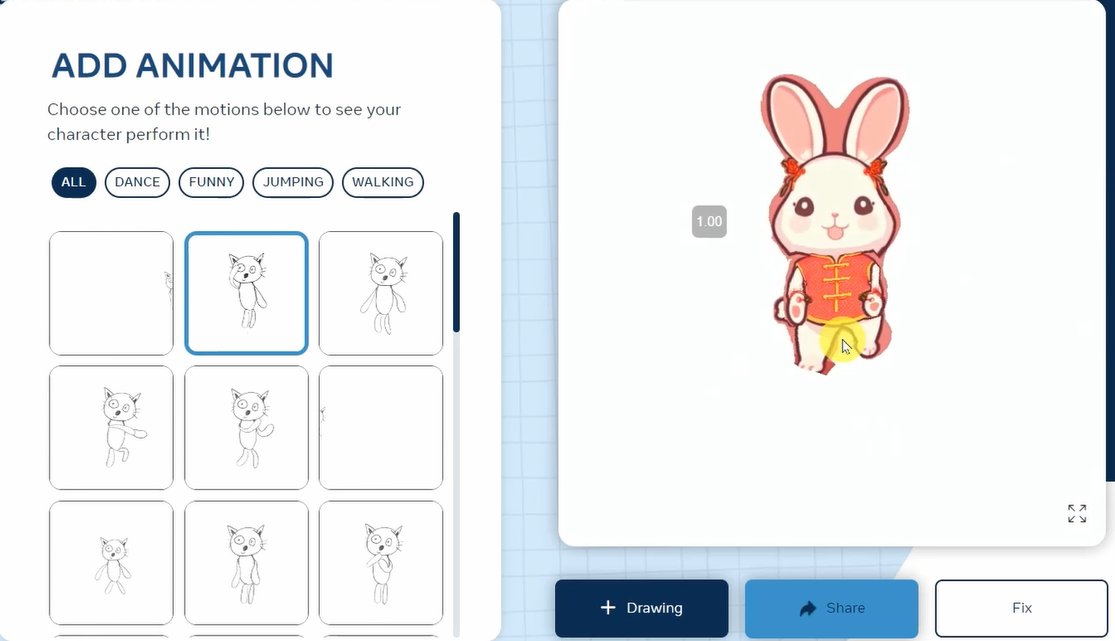

這是一個可以將 2D 圖片動起來的免費 AI 工具。將具有類似人形四肢的角色圖片上傳網站，經過簡單的處理，網站就會幫角色綁上骨架。為了增加專案的活潑互動性，因此另外利用 Midjourney 生成一隻兔子進行 2D 互動。



選擇適當的動作，就可以將影片下載。影片會具有白底背景，之後匯入MAKAR編輯器中可以使用「去背功能」將背景透明化。







3. MAKAR 編輯器

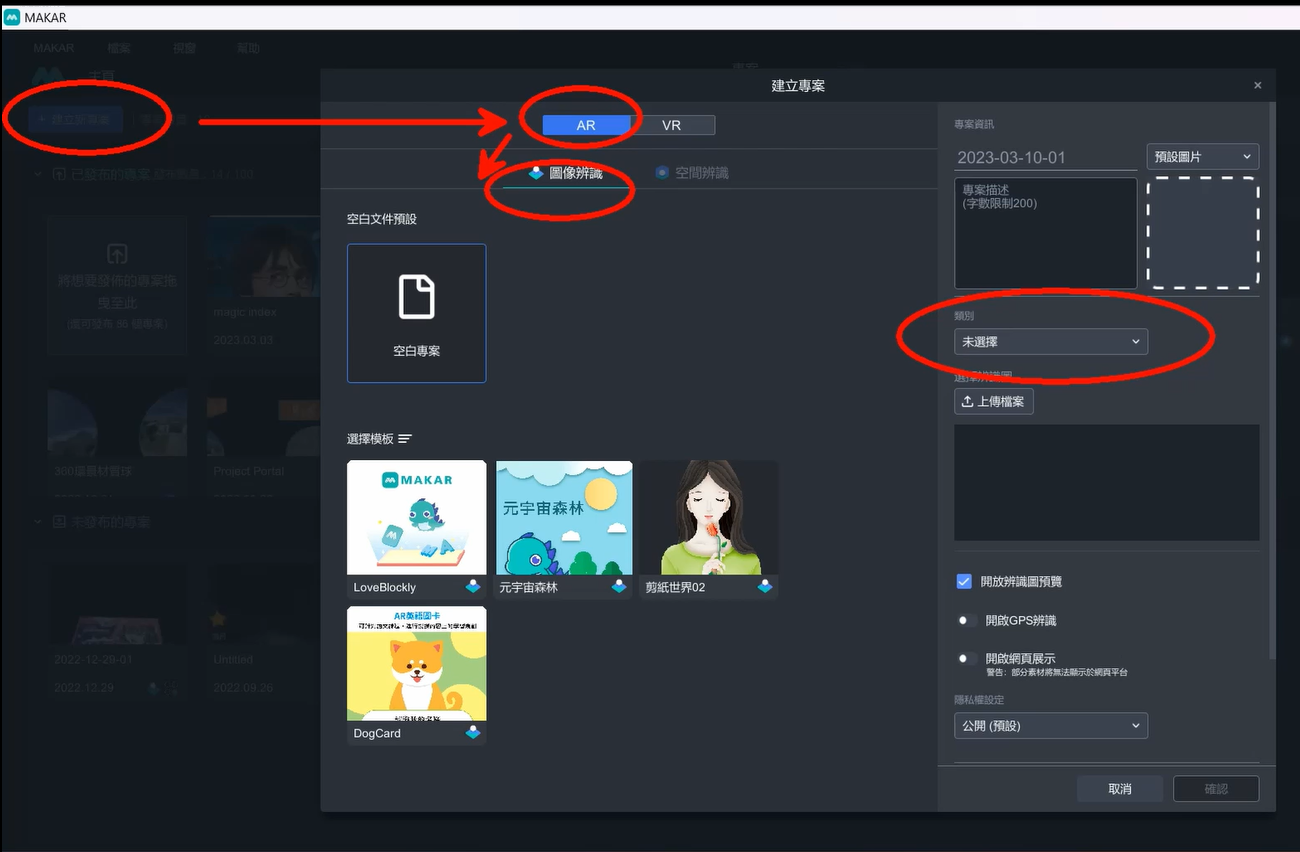

建立新專案 🡪 AR專案 🡪 圖像辨識

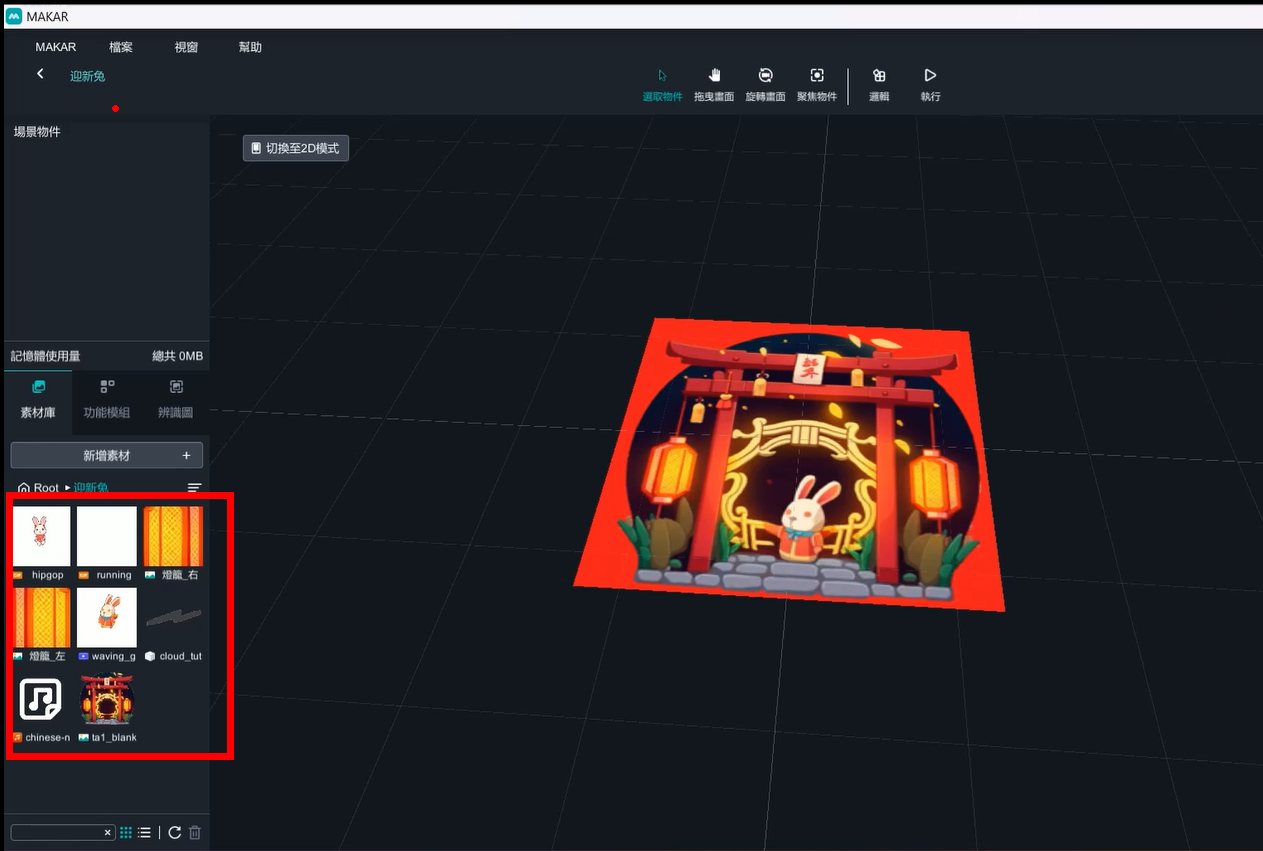

建立專案之後素材依序：圖片、影片、模型、聲音，匯入素材庫。

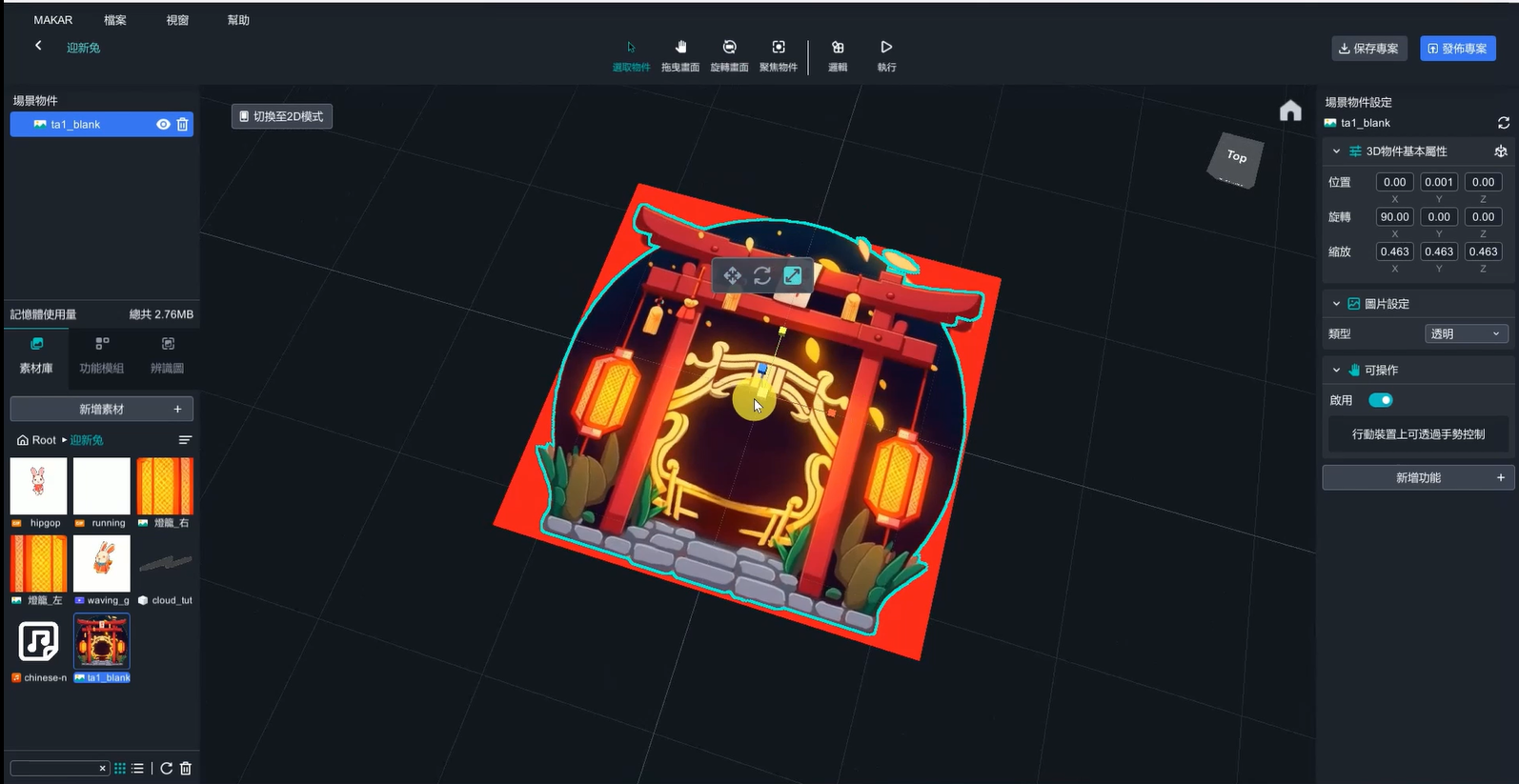

將ta1_blank對其遮蓋在辨識圖上方。

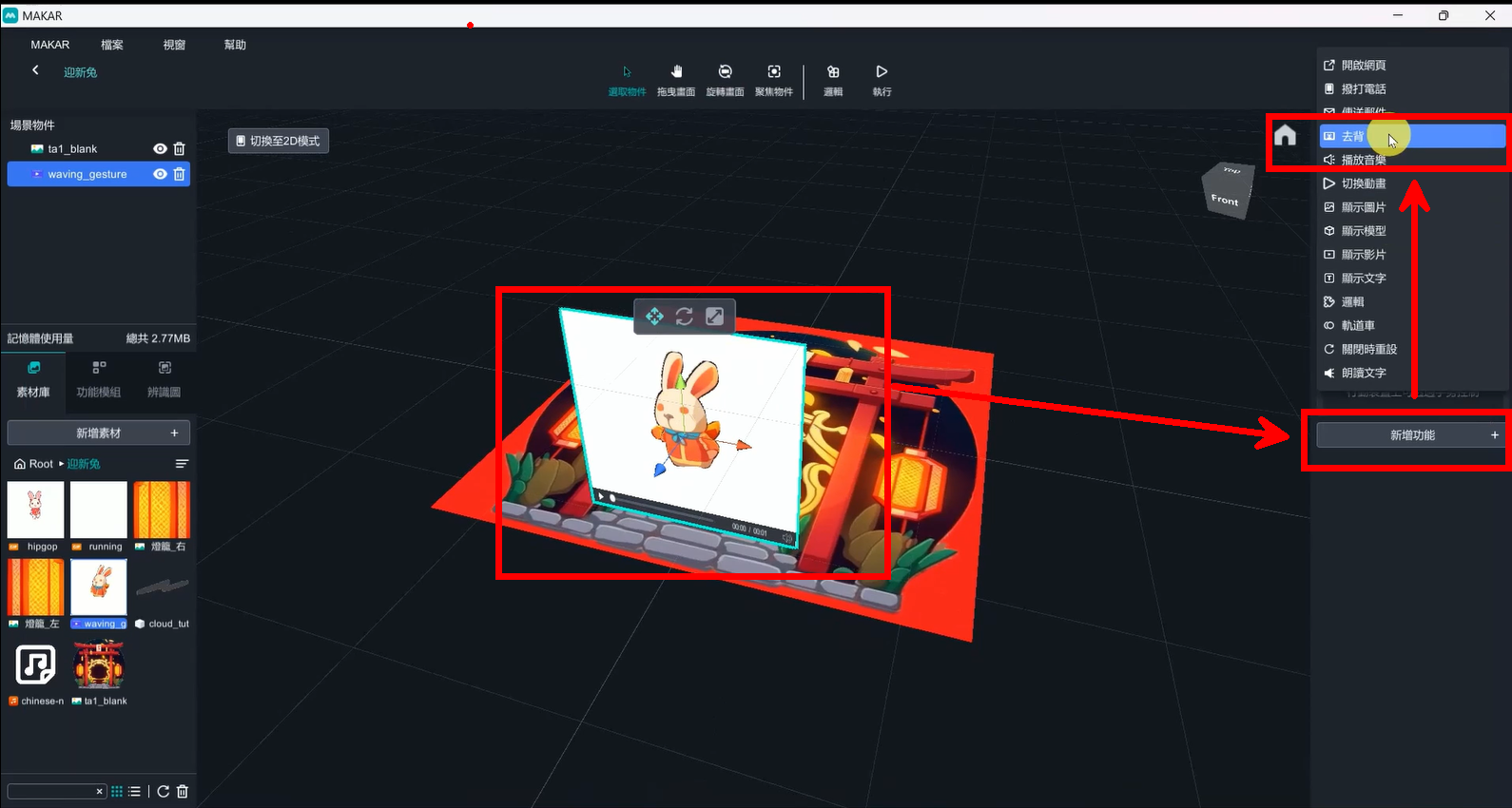

將拱門中間的兔子 (waving_guesture) 影片放進場景，進行去背功能。

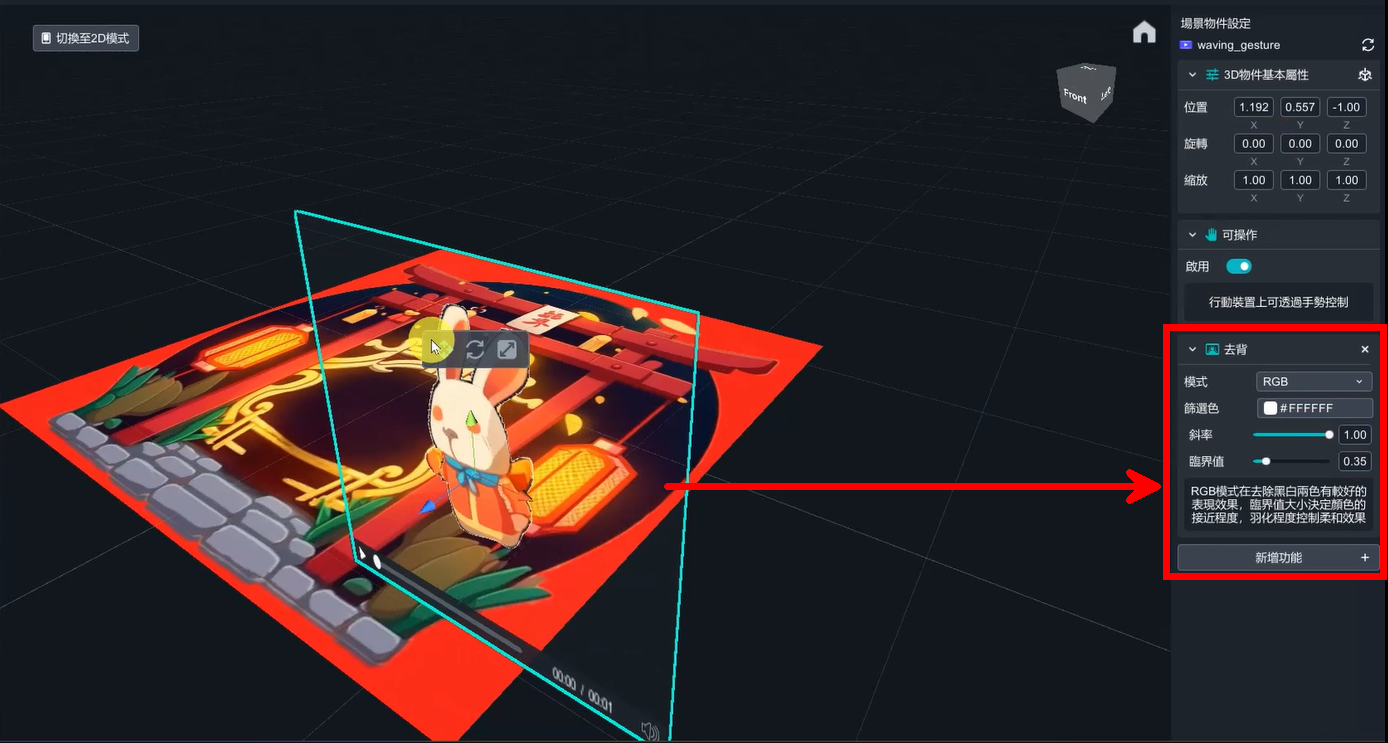

去背功能數值 (RGB格式，斜率1.00，臨界值0.35)。

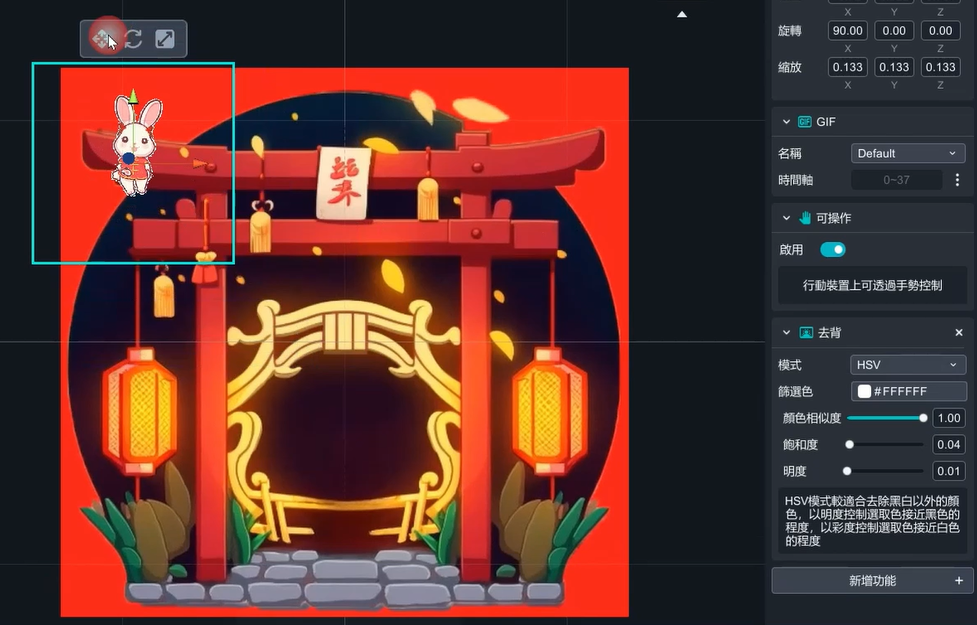

兔子 (Hipgop) 去背數值 (HSV模式，顏色相似度1.00，飽和度0.04，明度0.01)。

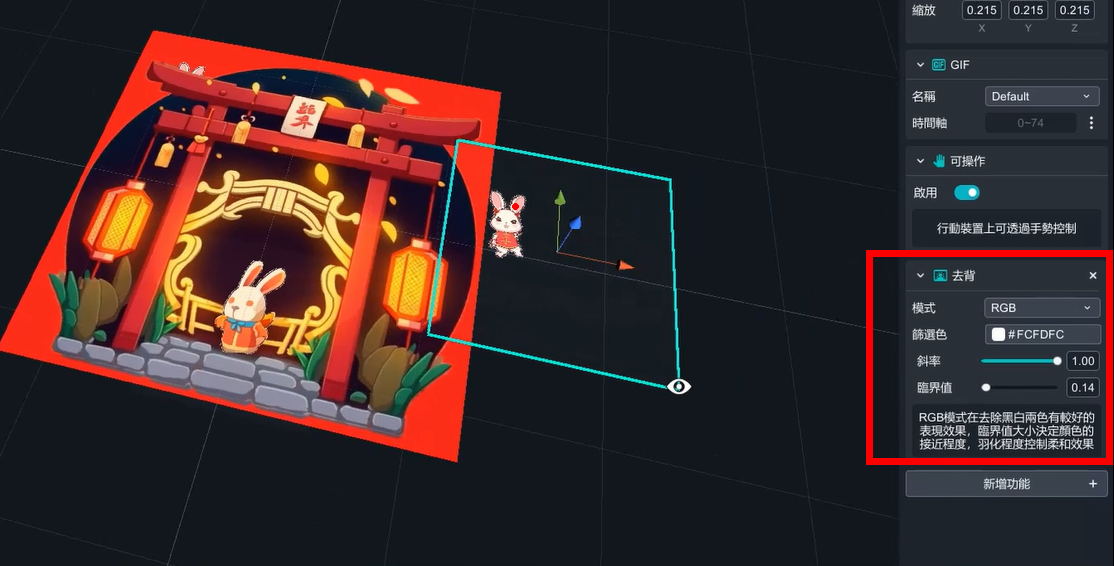

兔子(running jump) 去背數值(RGB模式，斜率1.00，臨界值0.14)。

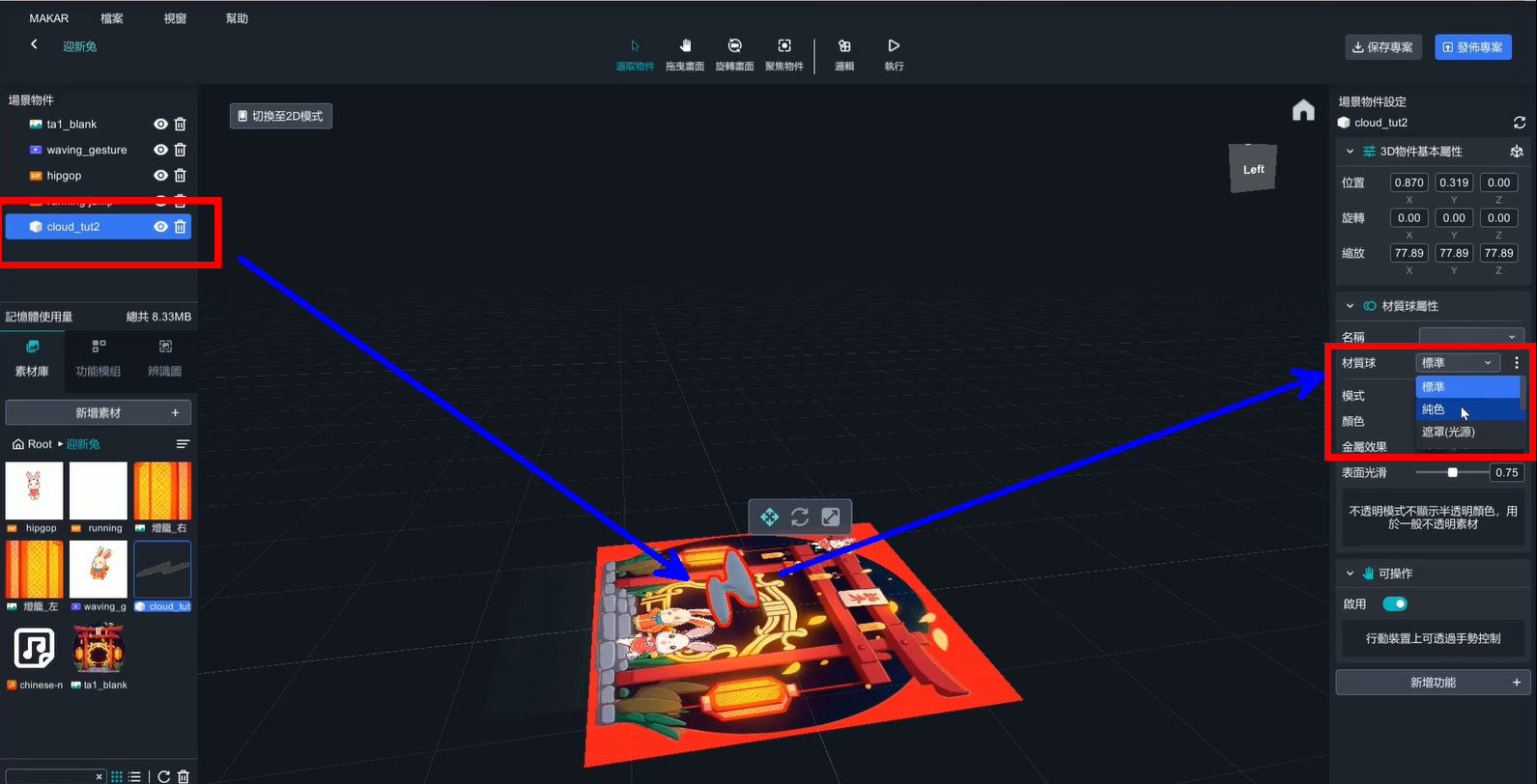

立體模型cloud_tut材質球改成純色。




因為此模型的中心點 (三軸交叉點) 有些微偏移，後續為了方便控制，新增一個透明的球體 (sphere) 把 cloud 包在裡面。

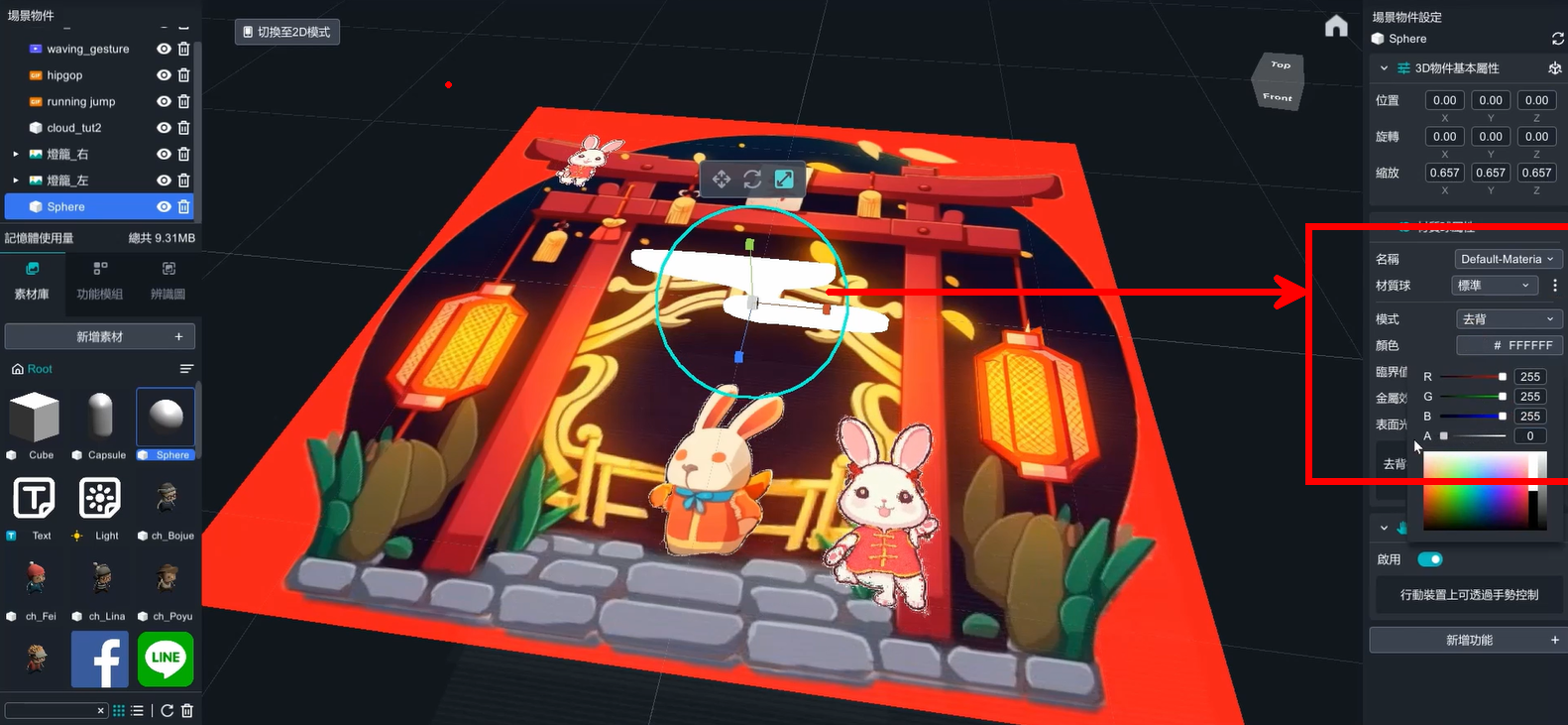

透明球體製作：點擊材質球右方三個點，模式改為「去背」，點擊顏色，將A(alpha)數值改為0即可。

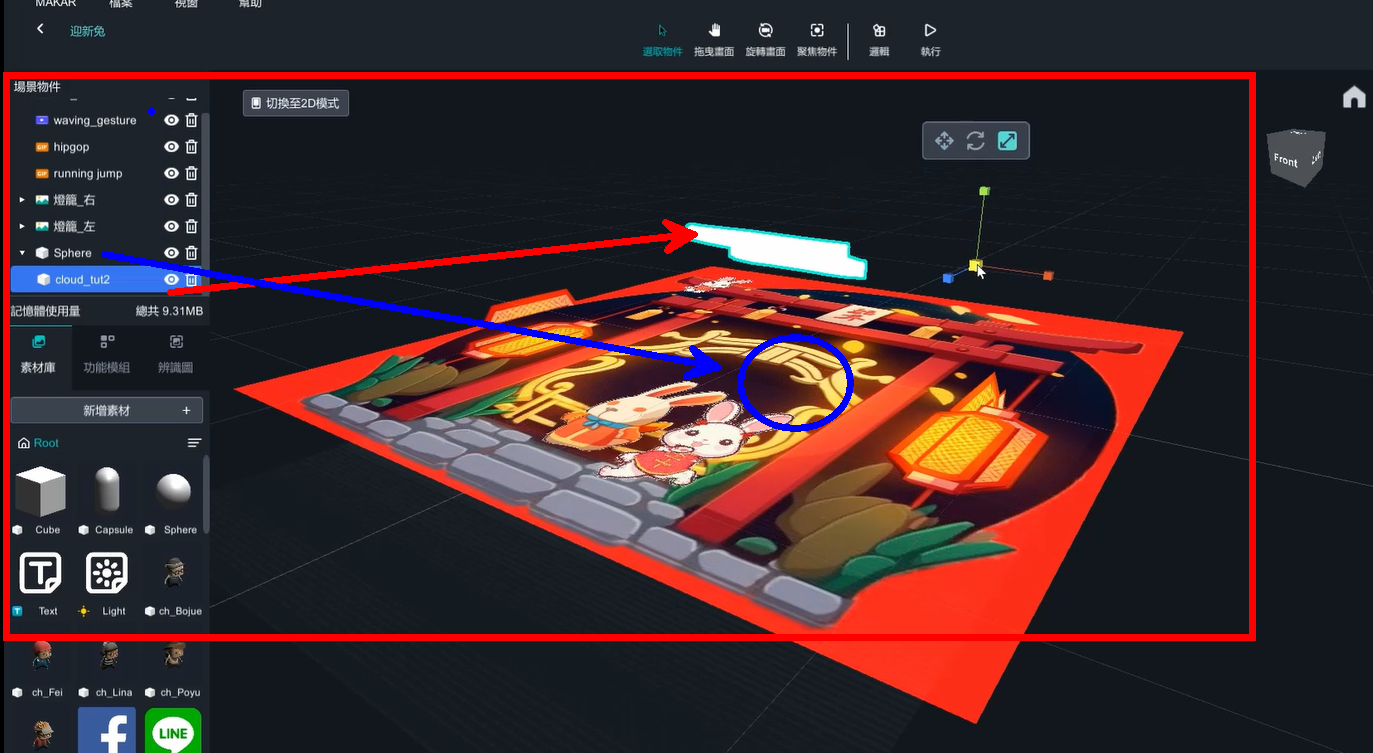

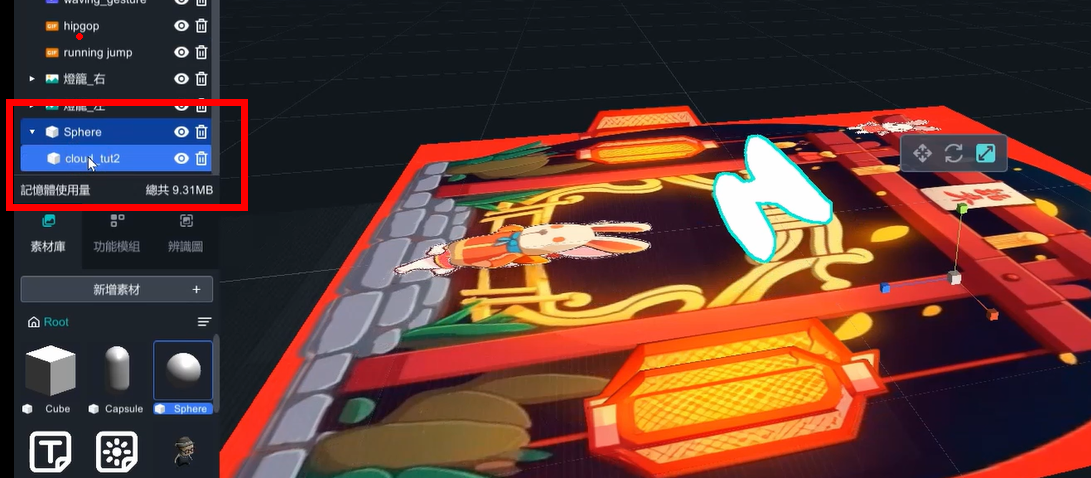

在場景物件中，把cloud_tut2拉到sphere裡面達到群組的效果。



這裡會製作兩朵雲，因此只需要將製作好的雲複製貼上。貼上的物件會是分開的，需要再一次的將cloud拉近sphere裡面。



4. 2D 假扮 3D

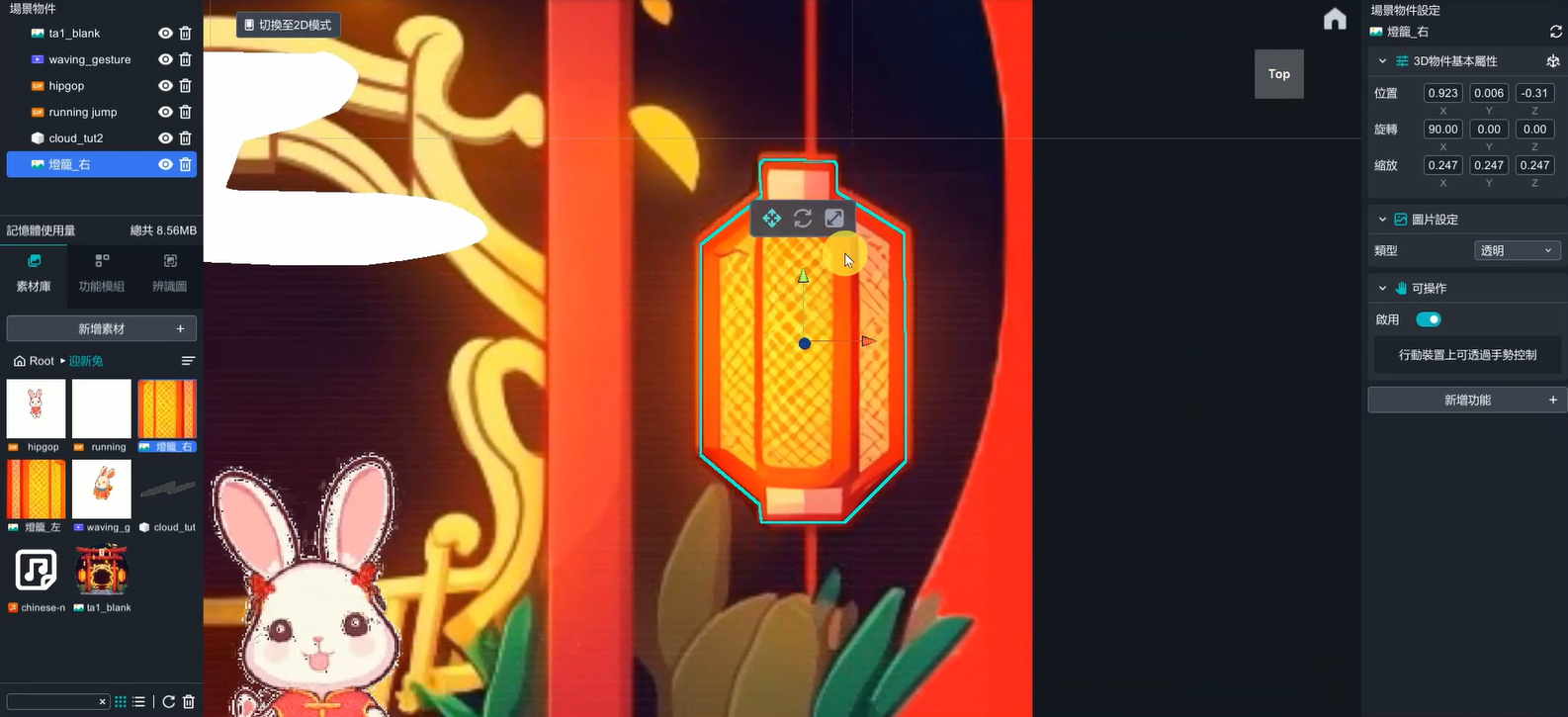

這裡將準備好的燈籠去背圖片，等比例的擺放到辨識圖的位置上。

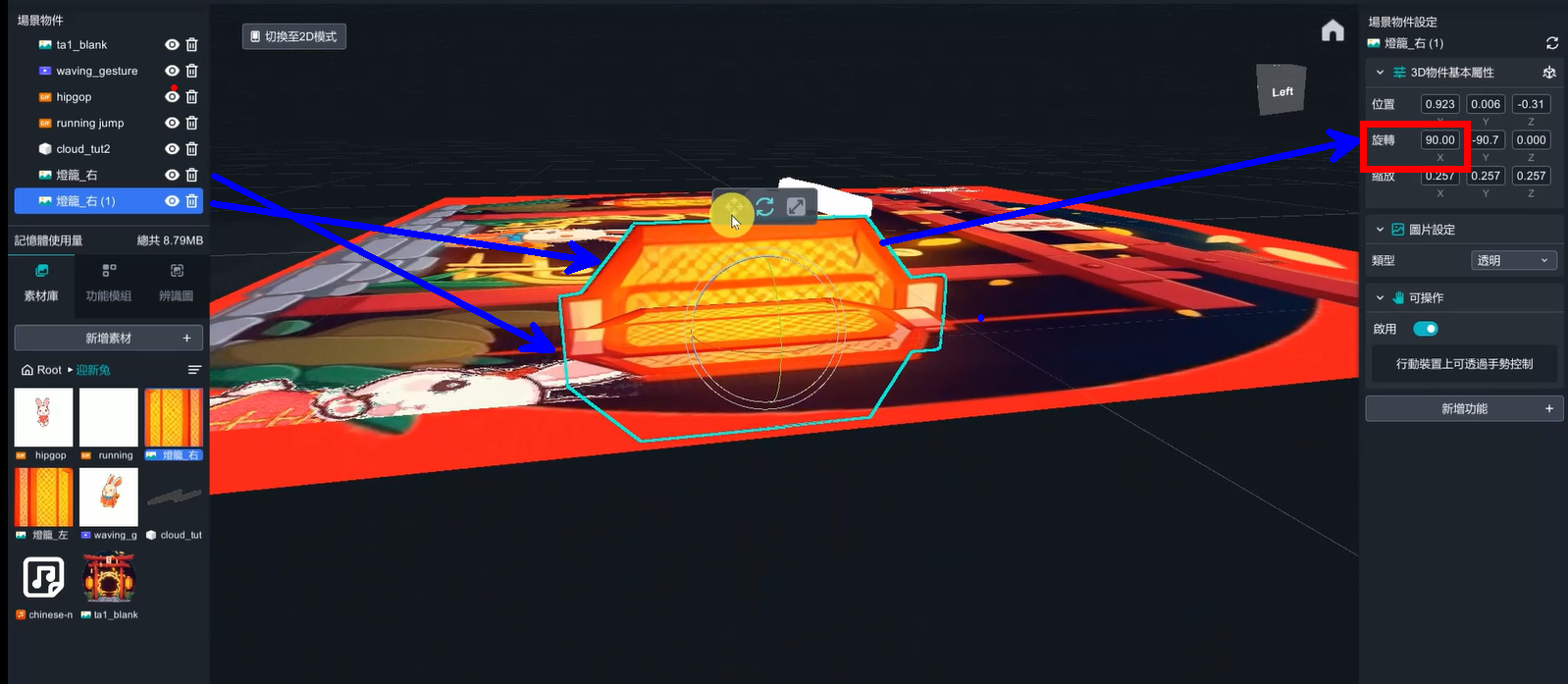

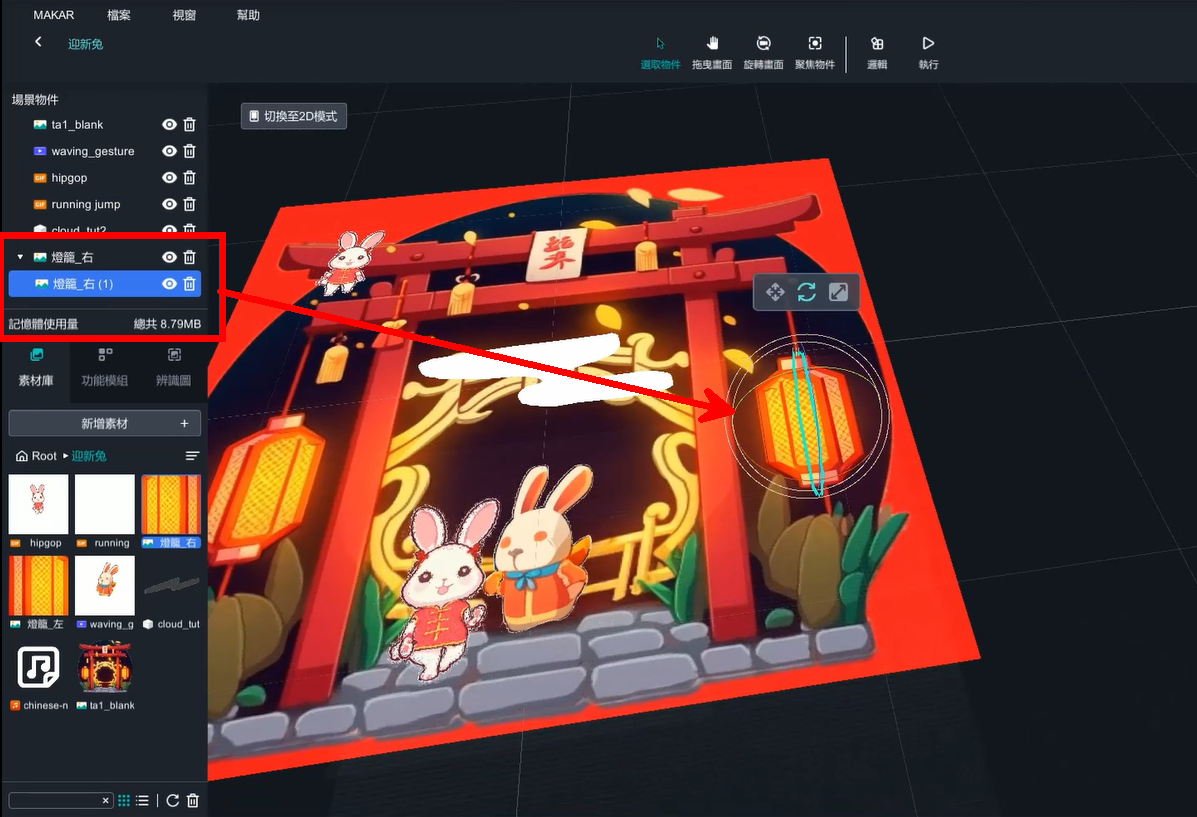

複製一個燈籠圖片，並轉成 90 度，並且把燈籠 (1) 拖入原來的燈籠群組起來。





燈籠有兩顆，另一邊的燈籠作法就依樣畫葫蘆就可以了。

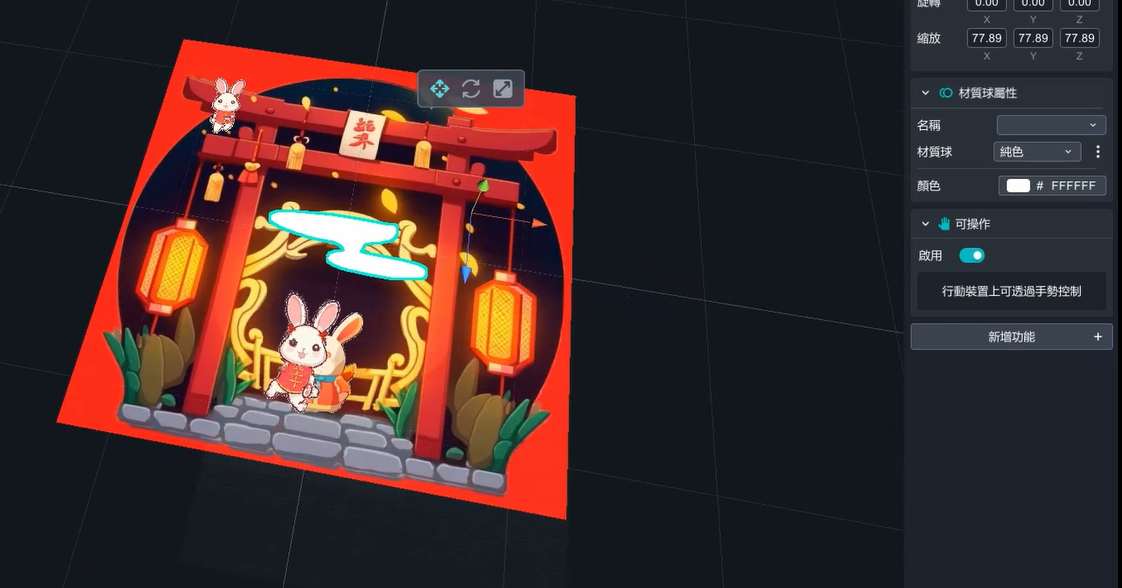

5. 關閉「可操作」功能

可操作功能是，當物件出現在螢幕上，使用者可以用手去移動、旋轉、縮放這些擴增物品。這裡將這個功能關閉是因為不希望觀看的時候不小心移動到物件，導致失去最佳體驗。

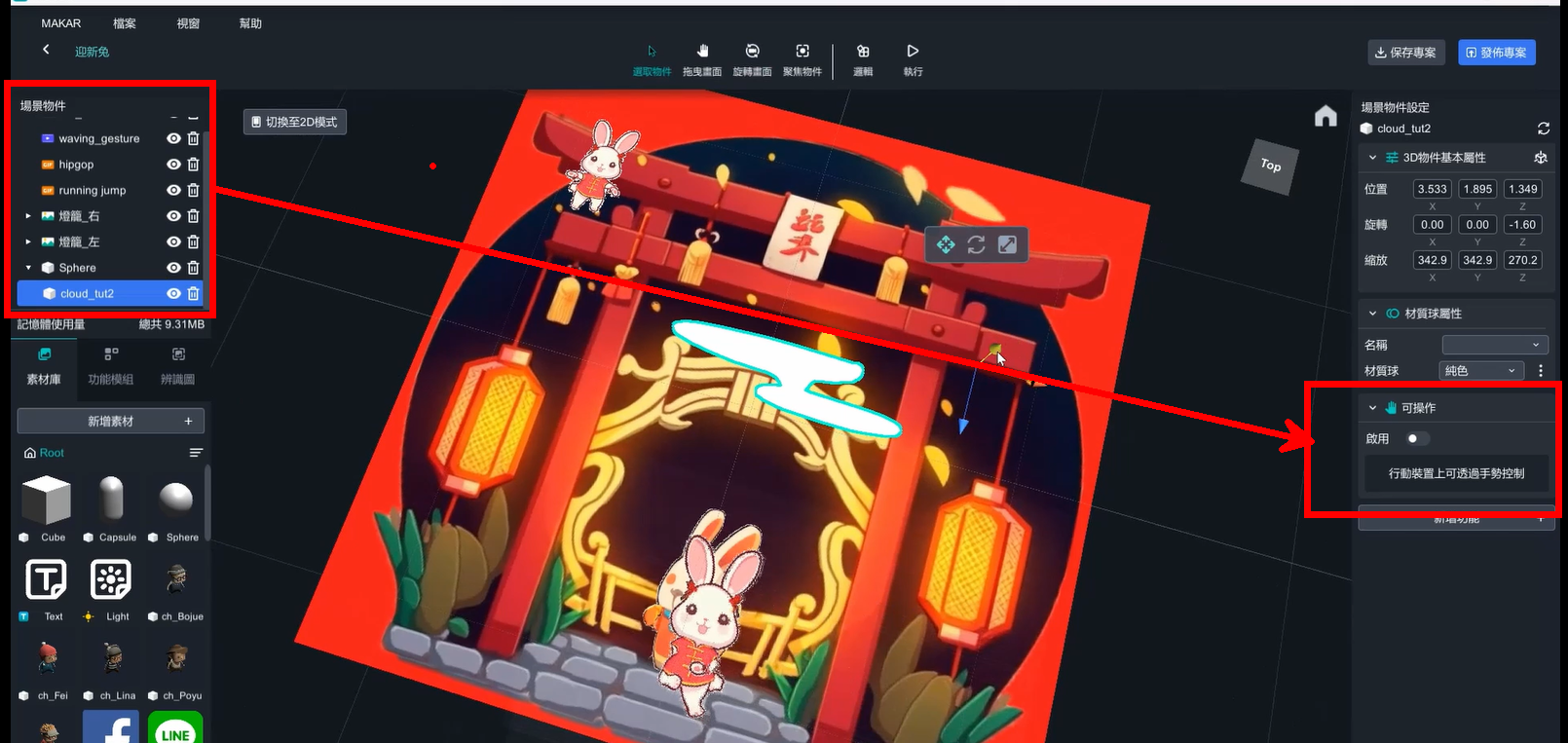

將場景物件中的所有物件都關閉「可操作」的功能。






6. 邏輯功能

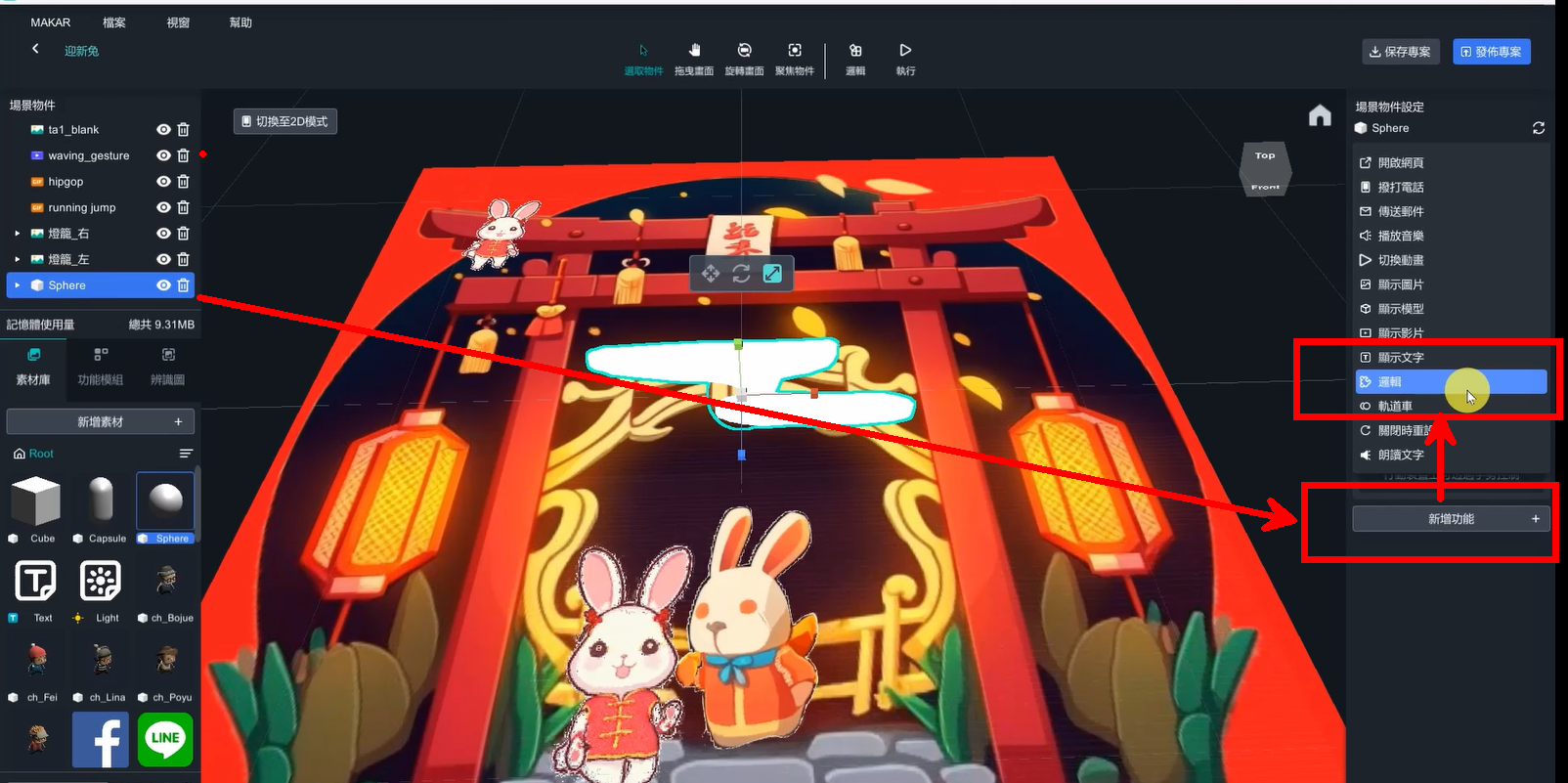

將場景物件中全部的物件增加邏輯功能 (新增功能 🡪 邏輯)，其中，有群組的物件 (雲、燈籠) 只需要將最外層 (有白色三角型) 增加邏輯功能，群組內的元件不需要。

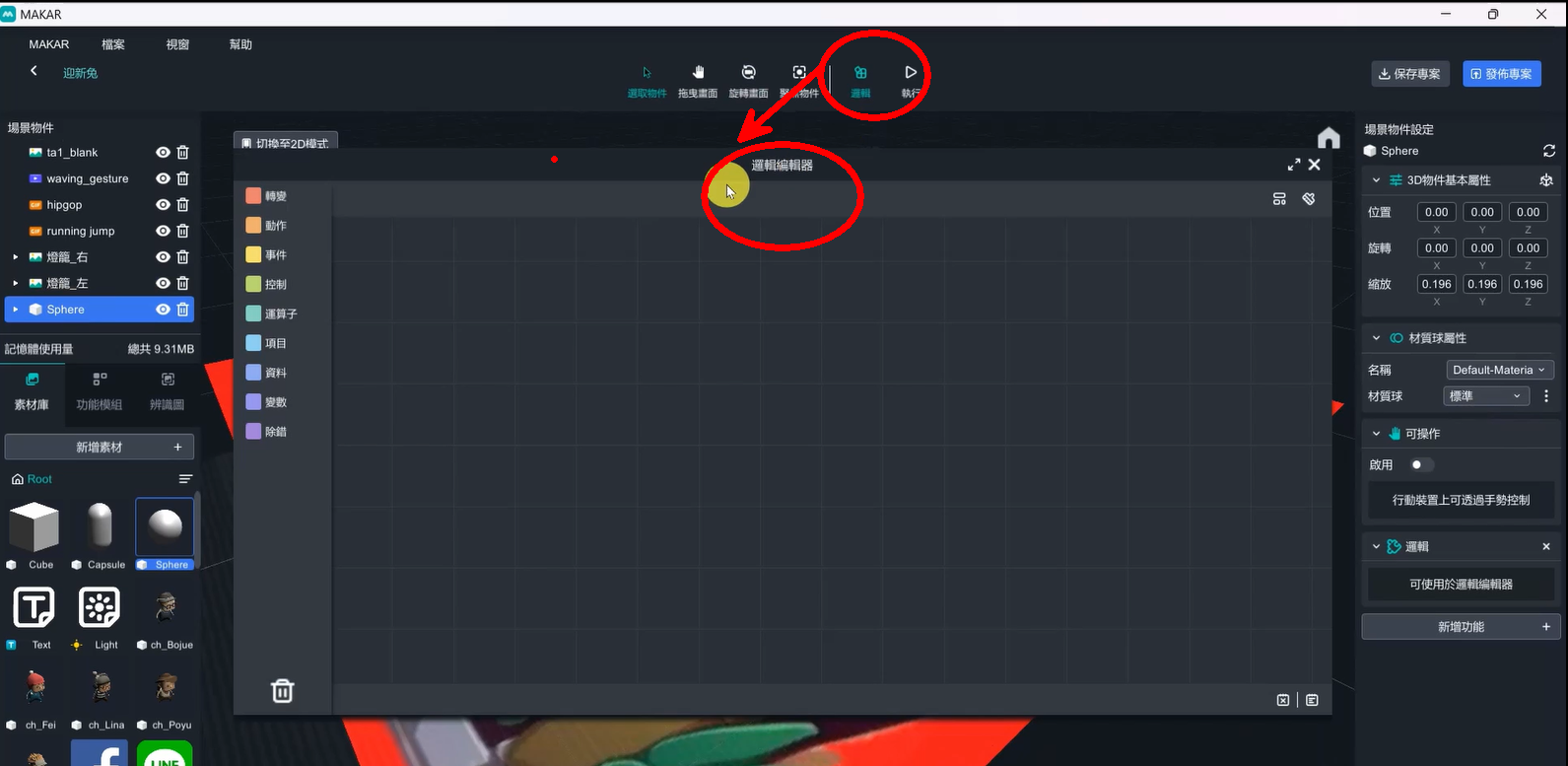

點擊上方邏輯，可以開啟「邏輯編輯器」。






a. Cloud的邏輯程式

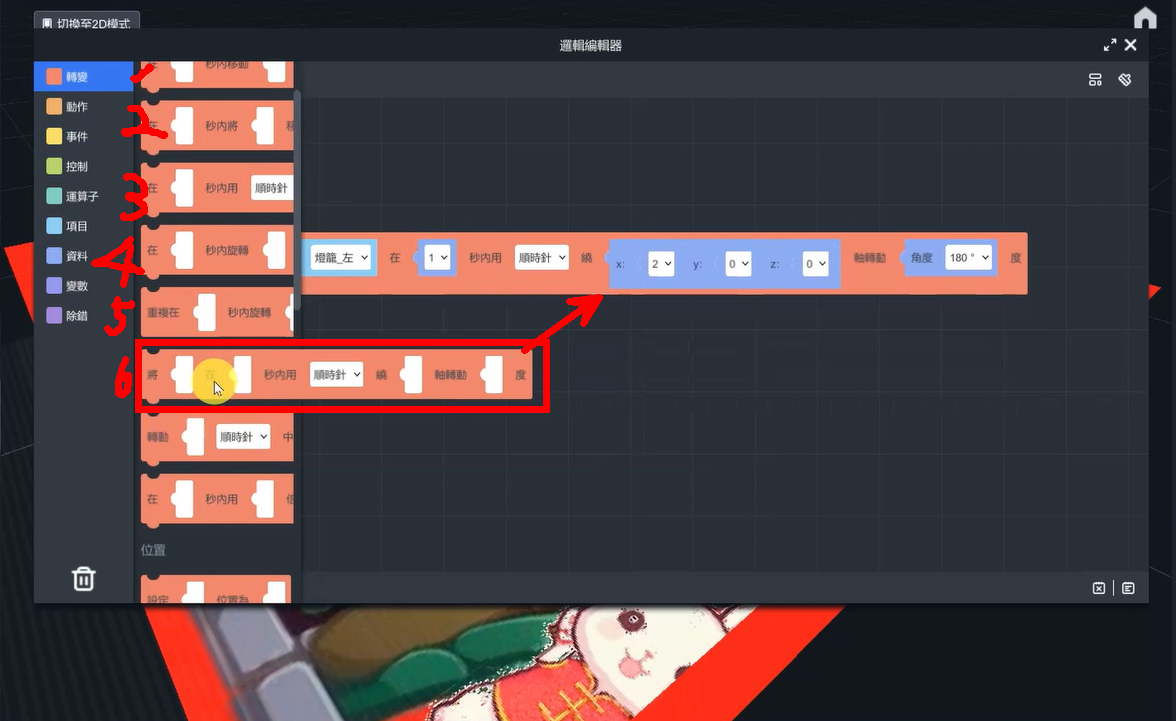

轉變 → 轉換 → 第六個積木

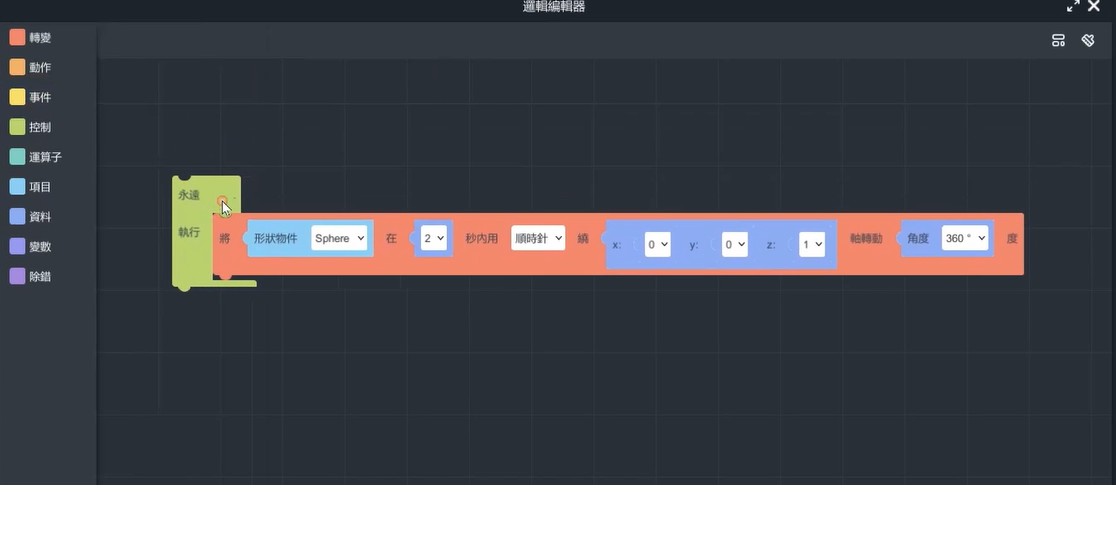

選轉的物件是 sphere，繞著軸 (0,0,1) 旋轉 360 度
外圈再加上一個永遠執行的迴圈 (控制 → 第一個積木)。




〈細節調整〉

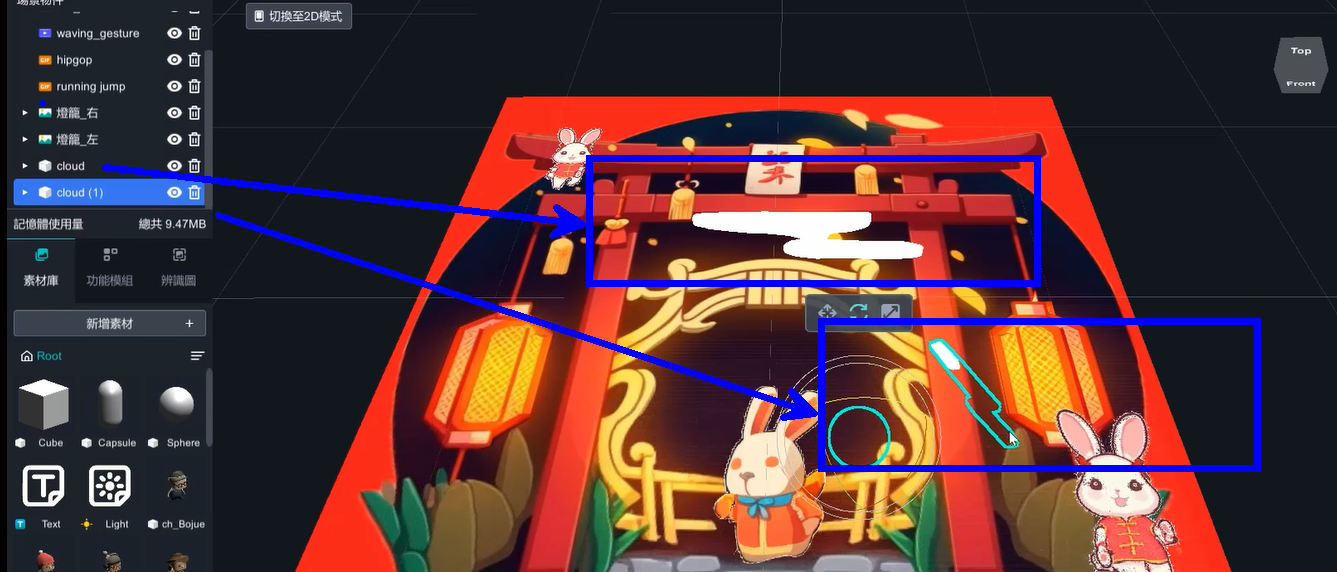

讓雲朵和球體之間的距離分開一點，可以增加旋轉半徑，為了作出雲朵冒出來與消失的感覺。


讓兩朵雲出現的時間點有差異產生視覺上的層次感，可以將其中一朵雲選轉90度。






b. 燈籠的邏輯程式：

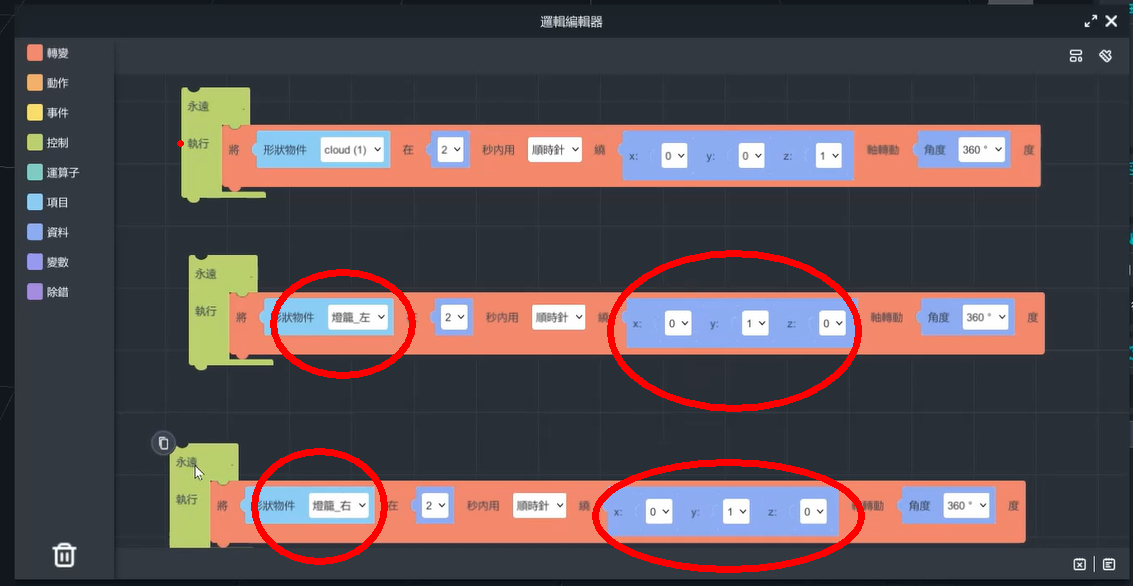

可以直接複製雲朵的程式，只需要改「旋轉的物件」以及繞著軸 (0,1,0) 旋轉。

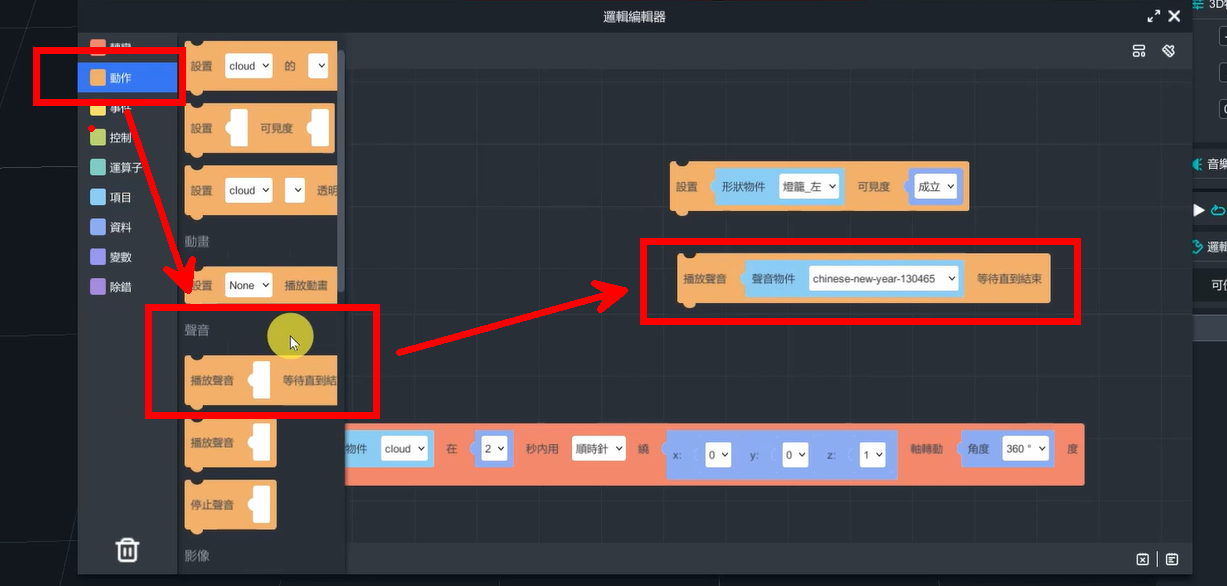

c. 音效的邏輯程式：

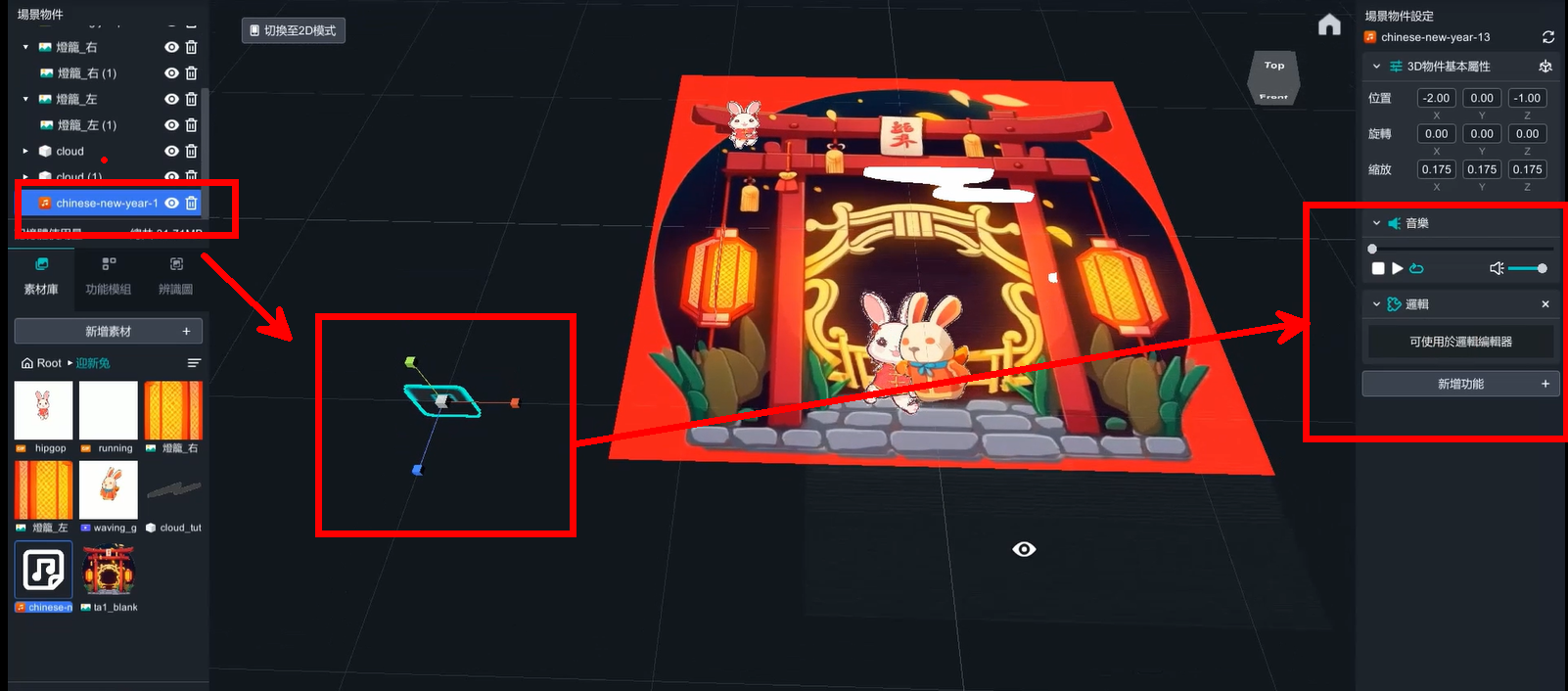

將聲音也放進場景中，並且開啟邏輯功能。




控制 → 聲音 → 第一個積木





d. 影片的邏輯程式：

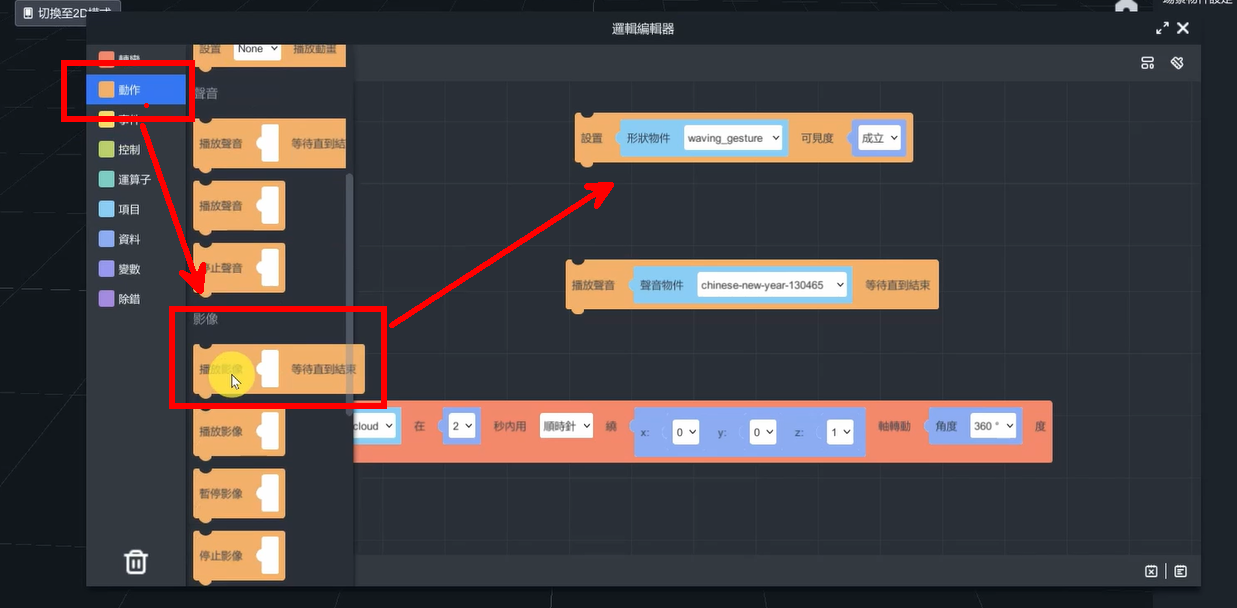

Waving_guesture影片：動作 → 影像 → 第一個積木。


​

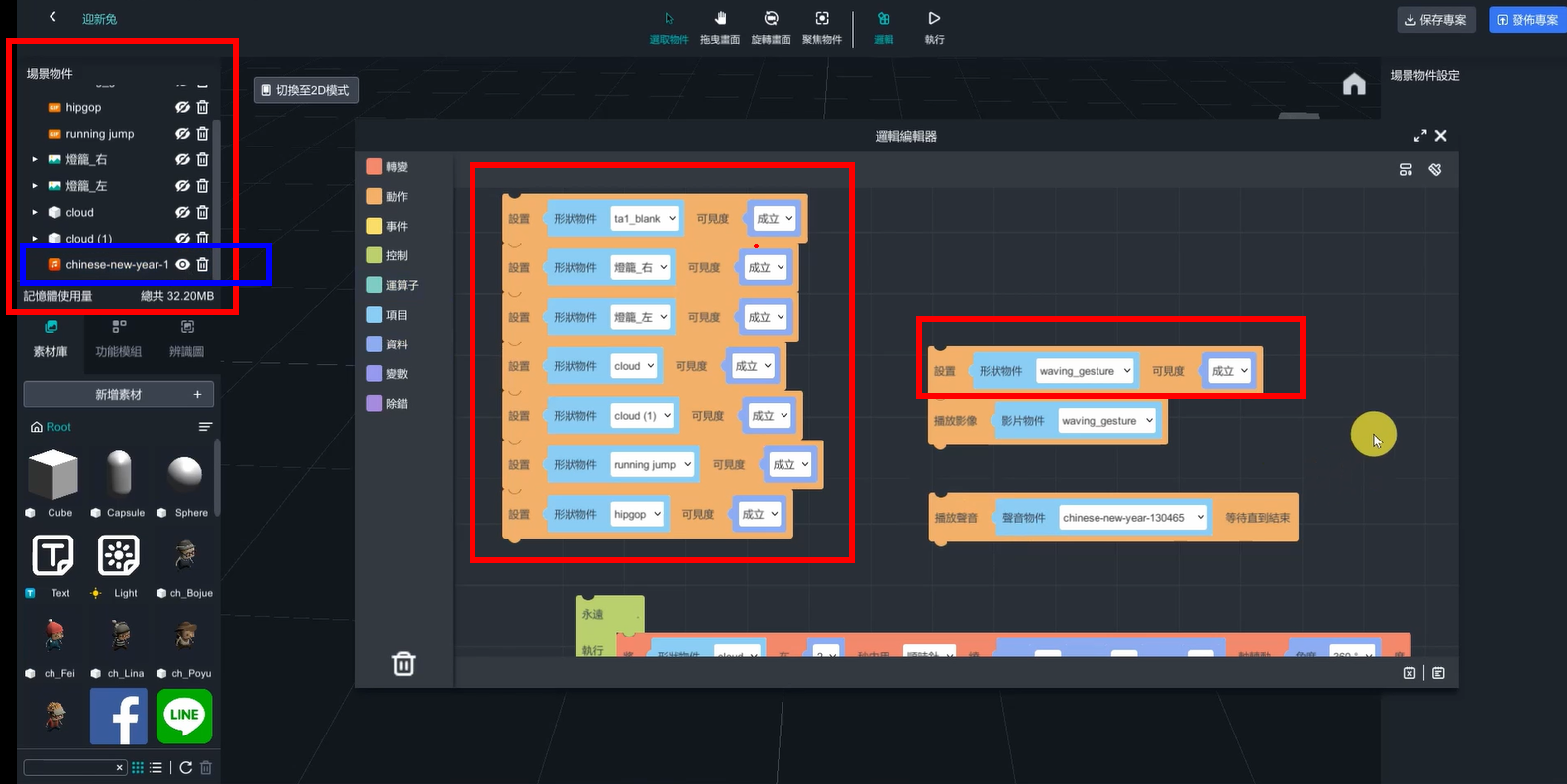

最後，將場景物件的全部物件眼睛關閉 (可見度關掉)，除了音樂素材。並且都將每個物件加上「可見度成立的」邏輯程式。

此做法可以確保，當手機鏡頭離開辨識圖的時候，不會有擴增物出現在螢幕中。
完成，到此可以發布專案。






如何體驗

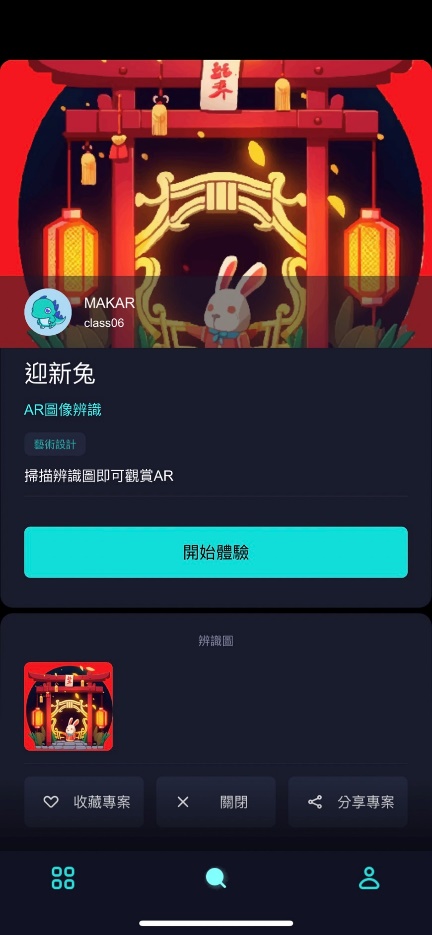

拿起手機，輸入 ID 並掃描辨識圖就能進行體驗囉!

1. 安裝 MAKAR APP

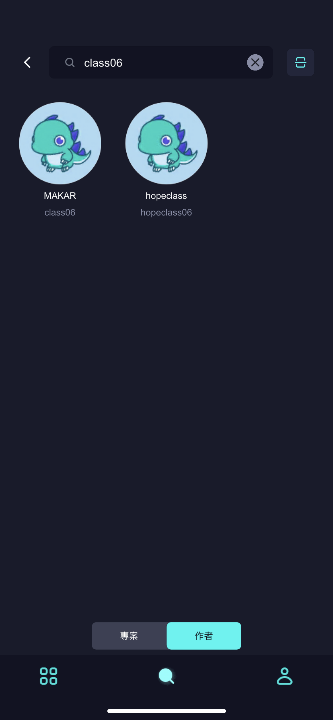

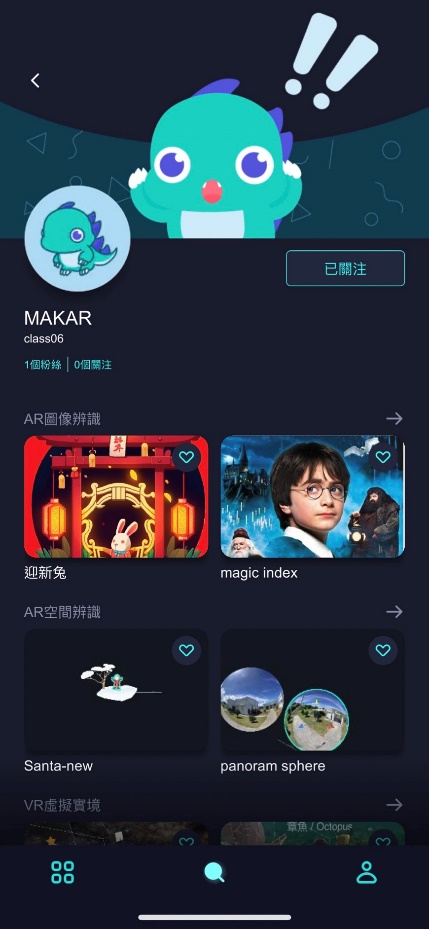

2. 掃描 QR code 或搜尋 ID: class06 選擇作者




3. 點擊AR圖像辨識「迎新兔」專案啟動，點擊「開始體驗」對準海報。
