教學

MAKAR APP空間辨識體驗方法

AR辨識圖與特徵點基礎概念




講解MAKAR AR辨識圖的使用
1.新增辨識圖
2.刪除辨識圖

​-------------------
有許多人常常會提出一個疑問,為什麼AR不用使用QR CODE?跟QR CODE的差別在哪裡?



這個我們就要從QR CODE的故事開始說起了,QR 碼全稱為「快速響應矩陣圖碼」,是二維條碼的一種,
於1994年由日本DENSO WAVE公司發明。(如果想了解更多可參考維基百科

QR碼的演變也是近年來逐漸融入生活化的一個重大改變,現在大部分的使用者只要看到QR碼都會知道我需要「打開QR掃描器」掃描後就會獲得相關訊息。
而在這幾年,各大手機品牌,包含APPLE、GOOGLE都開始將內建的攝影機增加了可以掃描QR碼的功能,這也提升了使用者在認識新科技的方便度。

關於圖像辨識的簡單概念如下,通常我們上傳辨識圖至AR辨識系統中,系統會自動判斷該圖像的辨識度是否可達成辨識功能。
若該圖像如左圖,沒有太多的複雜元素,僅有簡單的圓形與方形,那麼辨識度將可能為「無法辨識」;
若該圖像為右圖,有較複雜的設計元素與內容,那麼該辨識圖經過圖像辨識系統運算過後將會提供辨識度1-5顆星的結果。
而辨識圖的星星多寡,影響的是辨識速度與圖像追蹤率的穩定度。

當辨識圖成功完成後,下圖即可看到該辨識圖的特徵點。相較於左圖,右圖的辨識度點與辨識度是相對來得較高的。

對於AR辨識圖的基礎說明觀念,你可以從圖像色階概念著手,若顏色偏淡(彩度明度較低),亦會影響辨識率。
當然,在設計辨識圖上可以有幾個小技巧:


1.較為複雜化的圖形

2.顏色對比較高

3.圖像解析度建議為500px-1000px

4.圖像格式為RGB 72dpi


6.若沒有電子原始檔案,亦可使用掃描檔或手機翻拍使用。

7.辨識圖不局限於印刷品、電腦螢幕及手機螢幕顯示才可進行AR掃描。


延伸教學:AR辨識圖上傳失敗原因

AR空間辨識專案創建方法

【建立新專案】
1.左上角按下建立新專案

2.選擇AR標籤,切換至空間辨識,設定專案名稱與封面,完成後確認。
3.空間辨識專案無須辨識圖,但可以選擇是否開啟AR Kit/Core功能及GPS功能


說明:AR Kit/Core功能可以讓行動裝置偵測實體空間平面位置,透過掃描平面建立網格後進行定位,將虛擬資訊置放在現實空間,進而達到「混合實境(Mixed Reality,簡稱MR)」效果
關於支援資訊 ARkit/ARcore
【進入專案】
1.按下右下角的確認

2.將素材拖拉進來後可以在畫面上看到尺標,網格則為現實空間中的平面(地板)因此位置間的擺放也將影響最後體驗的成果顯示。

說明:小網格中的10cm等於現實生活尺寸10cm;一個大網格等於100cmX100cm

【如何體驗】
拿起手機,輸入ID並掃描辨識圖就能進行體驗囉!
1.安裝MAKAR APP
2.​點擊連結啟動 / 或是掃描QRcode進入專案

3.掃描地板,看見白色後點擊屏幕啟動MR


【手機啟動方式】
1.看到手機後,需要左右掃描地板

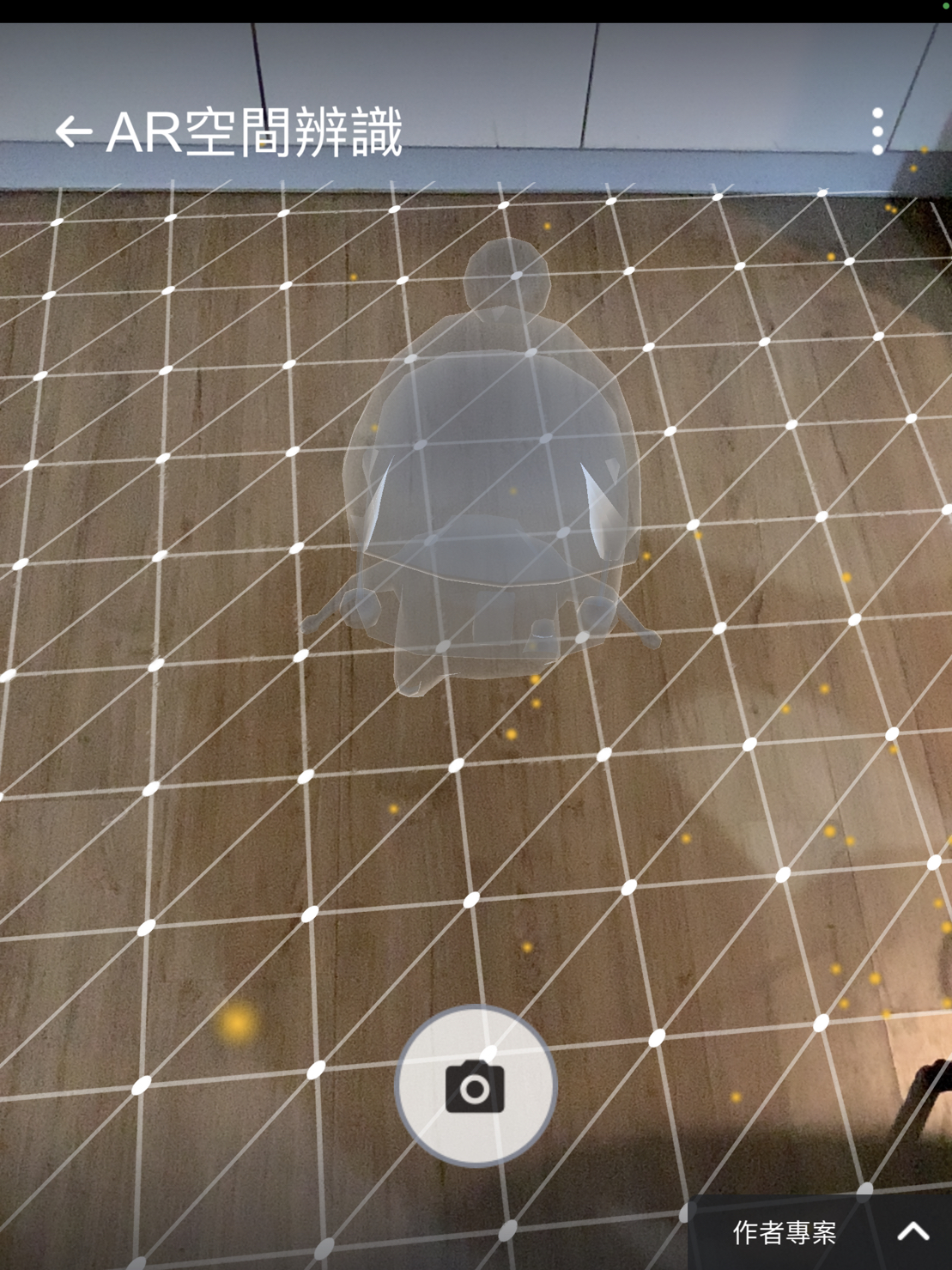

2.看見網格與黃點後,可點擊畫面建立空間辨識之虛擬物件(半透明的模型呈現為參考物於空間中的擺放位置)

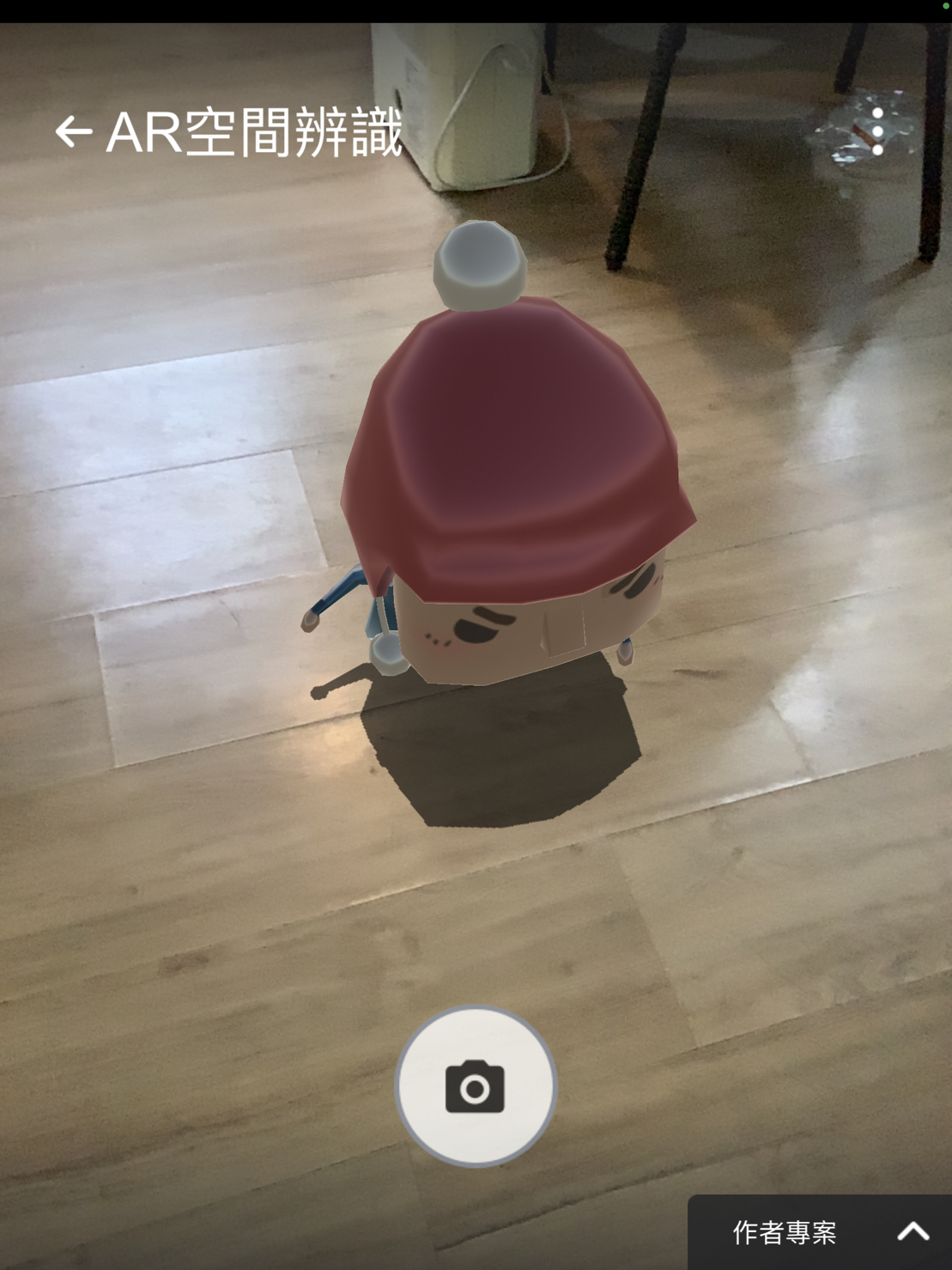

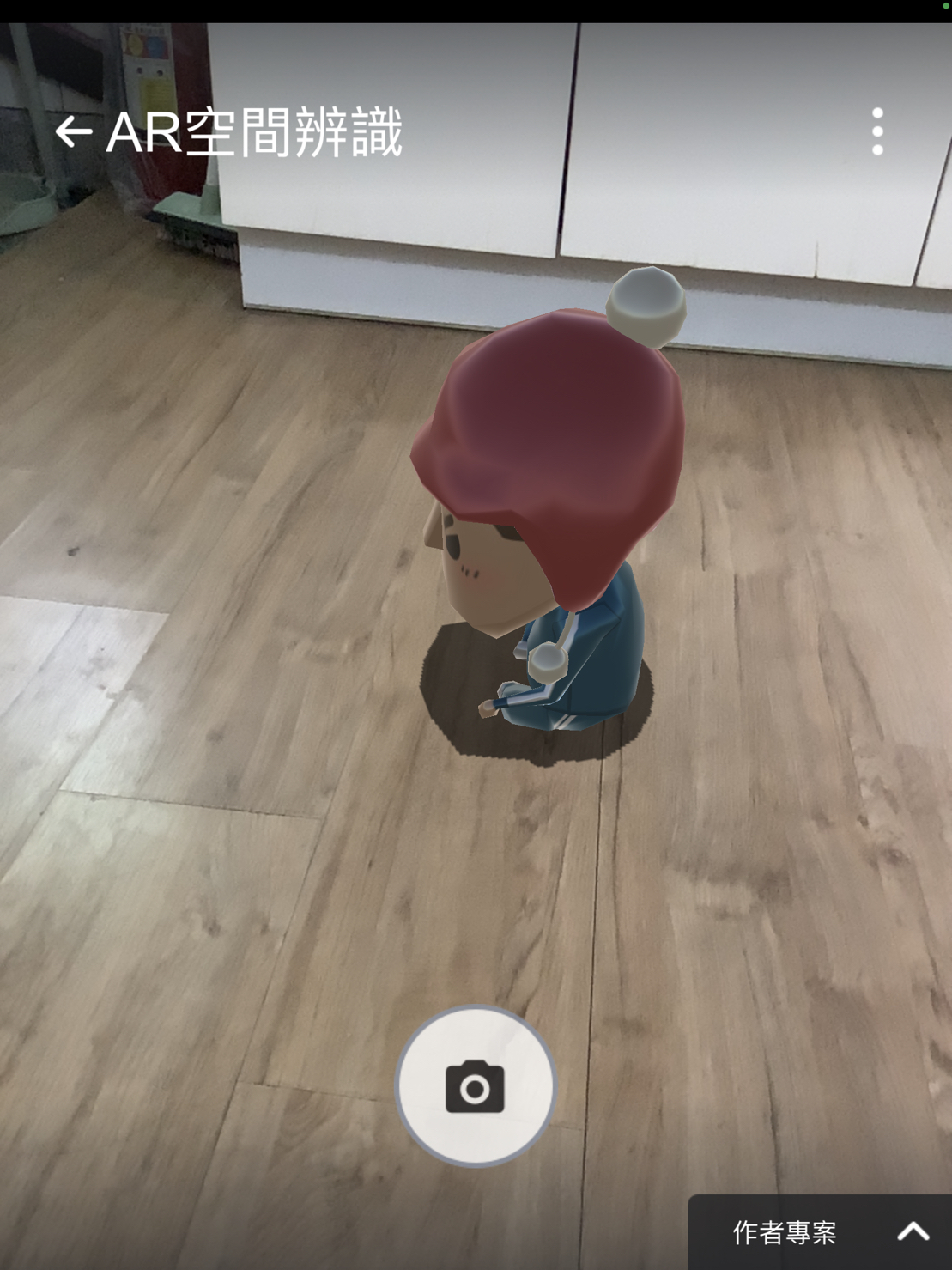

3.物件因空間定位而在現實空間中的位置,使用者可以拿著手機在現實空間走動進行體驗,並且可使用「兩隻手指頭」同時按住進行調整單一物件位置。
說明:因為空間辨識是將物件定位在實體空間之平面,因此建議體驗時盡可能不要調整畫面位置,而是以「走動」形式進行體驗。

AR圖像辨識專案創建方法

【建立MAKAR專案】

1.左上角按下建立新專案

2.選擇AR標籤,設定專案名稱或封面,完成後確認。

3.上傳辨識圖後,於圖庫中點選辨識圖

 說明:辨識圖須為JPG格式



【進入專案】

1.按下右下角的確認

2.辨識圖會直接出現在畫面上



3.點選新增素材>線上素材

4.下載所需的素材

5.將下載的素材拖拉進畫面中

【發布專案】

1.點選右上角發布專案,選擇公開或預設



如何體驗

拿起手機,輸入ID並掃描辨識圖就能進行體驗囉!

  1. 安裝MAKAR App

  2. ​點擊連結啟動 / 或是掃描QRcode進入專案

  1. 進入AR相機

  2. 待出現畫面後,掃描辨識圖啟動AR體驗
