MAKAR快閃-一小時 3D 素材專攻班，XR 創作必須掌握的素材心法

一小時 3D 素材專攻班，XR 創作必須掌握的素材心法
一小時 3D 素材專攻班，XR 創作必須掌握的素材心法

想要獲取素材不再受限於拍攝或手繪！本月快閃課程邀請李燕秋老師，一小時內教你如何運用生成式 AI 創作素材，結合 MAKAR XR Platform，為你的 XR 創作增添無限可能。從 AR 到 VR ，深入解析素材的製作技巧，除此之外，老師還會大方分享實用的基礎邏輯功能應用。想要搭上元宇宙列車的你絕不能錯過！來體驗 AI 生成素材搭配 XR 創作的驚奇效果吧！

▌課程大綱

一、AR 素材製作技巧
二、VR 素材製作技巧
三、加碼回饋：MAKAR 程式積木基礎邏輯應用與素材整合
四、Q&A 時間

▌教師簡介

燕秋老師的教學風格兼具剪輯美感、生動創意和剪輯技巧，使她經常成為官方研討會、各級學校、教師培訓、企業機構及政府部門持續邀約的講師人選，而威力導演中文官方教學書及中文官方教學影片也是由她操刀。另外在師大進修推廣學院專職教授 EXCEL 實戰課程，班班爆滿且深受迴響。

▸君邑資訊有限公司執行長
▸燕秋老師教學團隊創辦人
▸20多年資訊軟體教學經歷

AR 紅包袋初階教學–迎新兔




課程說明:
本課程將解說 AR 紅包袋的製作方式，如何利用 AR 專案搭配 AI 工具製作出有趣的互動專案。
​

情境說明:
AR擴增實境技術已經發展相當成熟，因此如何運用這項技術以及運用在哪些方向，則是現在許多人所面臨的問題。本次教學從AR的辨識圖片到素材製作，將陸續導入AI工具(Midjourney, Animated Drawings)來協助完成專案，並且帶入簡單的邏輯程式，讓你的AR專案能夠與眾不同。

本次專案是響應東方新年文化，將AR技術運用於紅包袋，讓紅包袋在不只有傳統文化也富有現代科技。



 1. 辨識圖製作

本次辨識圖製作是使用Midjourney這個text-to-image(文字生成圖片)的AI工具製作而成，也藉此簡介當前其他類似的工具和提示語(prompt)，以及近期有人使用ChatGPT幫助生成更完整的提示語，再導入Midjourney生成更棒的圖片。



本次使用圖片為下，透過MAKAR編輯器檢測辨識率達五顆星。



為了讓辨識圖中的兔子也能有動態效果，因此需要將辨識圖中的兔子去除掉，這裡使用一個線上免費 AI 汙點修復工具 Magic Eraser，此工具可以快速把圖片中不想要的物件/部分擦除掉，並且它會自動 AI 辨識背景，並天衣無縫的將去除的部分補齊。






2. Animated Drawings

這是一個可以將 2D 圖片動起來的免費 AI 工具。將具有類似人形四肢的角色圖片上傳網站，經過簡單的處理，網站就會幫角色綁上骨架。為了增加專案的活潑互動性，因此另外利用 Midjourney 生成一隻兔子進行 2D 互動。

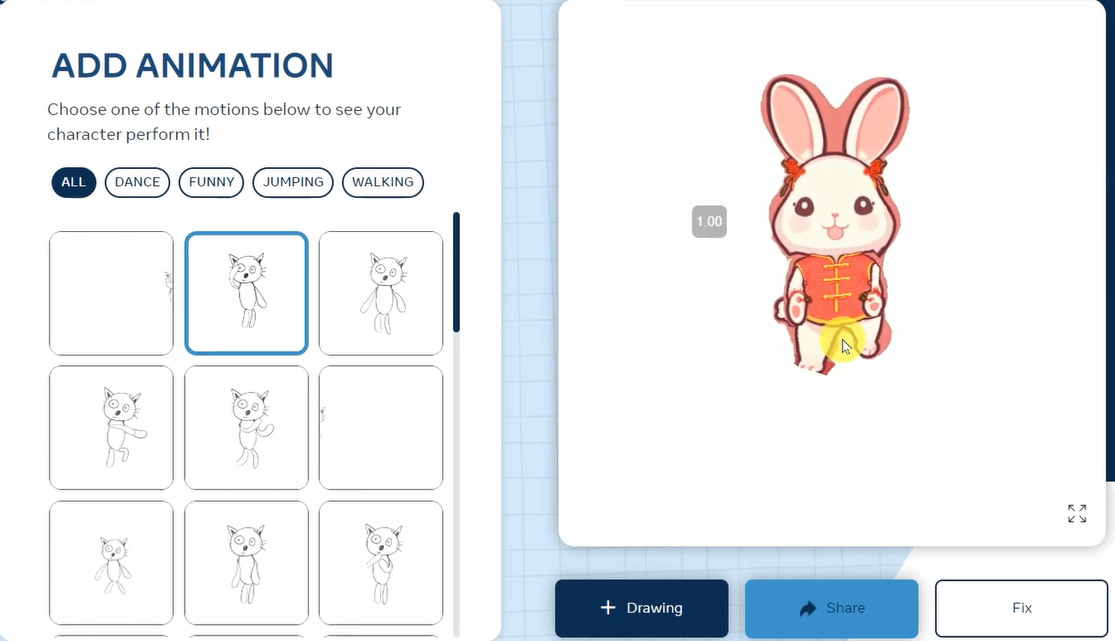

選擇適當的動作，就可以將影片下載。影片會具有白底背景，之後匯入MAKAR編輯器中可以使用「去背功能」將背景透明化。







3. MAKAR 編輯器

建立新專案 🡪 AR專案 🡪 圖像辨識




建立專案之後素材依序：圖片、影片、模型、聲音，匯入素材庫。




將ta1_blank對其遮蓋在辨識圖上方。




將拱門中間的兔子 (waving_guesture) 影片放進場景，進行去背功能。




去背功能數值 (RGB格式，斜率1.00，臨界值0.35)。




兔子 (Hipgop) 去背數值 (HSV模式，顏色相似度1.00，飽和度0.04，明度0.01)。




兔子(running jump) 去背數值(RGB模式，斜率1.00，臨界值0.14)。




立體模型cloud_tut材質球改成純色。




因為此模型的中心點 (三軸交叉點) 有些微偏移，後續為了方便控制，新增一個透明的球體 (sphere) 把 cloud 包在裡面。
透明球體製作：點擊材質球右方三個點，模式改為「去背」，點擊顏色，將A(alpha)數值改為0即可。

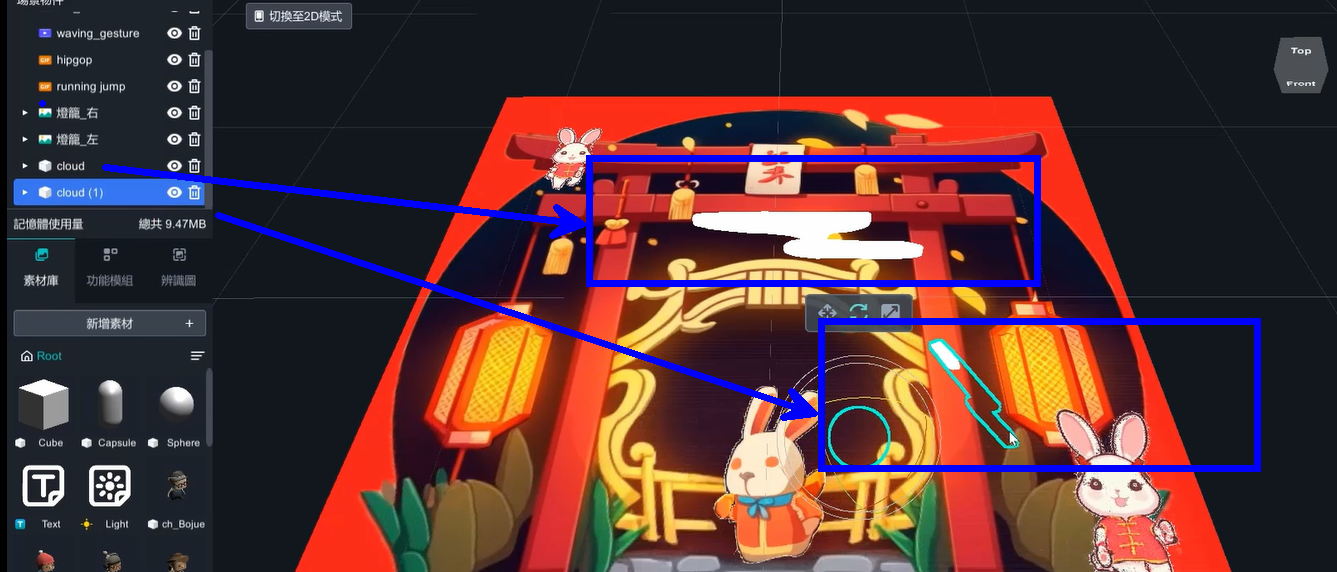

在場景物件中，把cloud_tut2拉到sphere裡面達到群組的效果。



這裡會製作兩朵雲，因此只需要將製作好的雲複製貼上。貼上的物件會是分開的，需要再一次的將cloud拉近sphere裡面。



4. 2D 假扮 3D

這裡將準備好的燈籠去背圖片，等比例的擺放到辨識圖的位置上。




複製一個燈籠圖片，並轉成 90 度，並且把燈籠 (1) 拖入原來的燈籠群組起來。





燈籠有兩顆，另一邊的燈籠作法就依樣畫葫蘆就可以了。



5. 關閉「可操作」功能

可操作功能是，當物件出現在螢幕上，使用者可以用手去移動、旋轉、縮放這些擴增物品。這裡將這個功能關閉是因為不希望觀看的時候不小心移動到物件，導致失去最佳體驗。

將場景物件中的所有物件都關閉「可操作」的功能。






6. 邏輯功能

將場景物件中全部的物件增加邏輯功能 (新增功能 🡪 邏輯)，其中，有群組的物件 (雲、燈籠) 只需要將最外層 (有白色三角型) 增加邏輯功能，群組內的元件不需要。




點擊上方邏輯，可以開啟「邏輯編輯器」。






a. Cloud的邏輯程式
轉變 → 轉換 → 第六個積木

選轉的物件是 sphere，繞著軸 (0,0,1) 旋轉 360 度
外圈再加上一個永遠執行的迴圈 (控制 → 第一個積木)。




〈細節調整〉

讓雲朵和球體之間的距離分開一點，可以增加旋轉半徑，為了作出雲朵冒出來與消失的感覺。


讓兩朵雲出現的時間點有差異產生視覺上的層次感，可以將其中一朵雲選轉90度。






b. 燈籠的邏輯程式：
可以直接複製雲朵的程式，只需要改「旋轉的物件」以及繞著軸 (0,1,0) 旋轉。





c. 音效的邏輯程式：
將聲音也放進場景中，並且開啟邏輯功能。




控制 → 聲音 → 第一個積木





d. 影片的邏輯程式：
Waving_guesture影片：動作 → 影像 → 第一個積木。


​


最後，將場景物件的全部物件眼睛關閉 (可見度關掉)，除了音樂素材。並且都將每個物件加上「可見度成立的」邏輯程式。

此做法可以確保，當手機鏡頭離開辨識圖的時候，不會有擴增物出現在螢幕中。
完成，到此可以發布專案。






如何體驗

拿起手機，輸入 ID 並掃描辨識圖就能進行體驗囉!

1. 安裝 MAKAR APP
2. 掃描 QR code 或搜尋 ID: class06 選擇作者




3. 點擊AR圖像辨識「迎新兔」專案啟動，點擊「開始體驗」對準海報。









AR 紅包袋進階教學–幸運兔




課程說明：

本課程將解說 AR 紅包袋進階版幸運兔的製作方式，如何利用 MAKAR 專案中的邏輯程式 (blockly) 製作出有趣的互動專案。


情境說明：

能快速簡易的製作出 AR 作品的工具已經越來越多，當大家對於這項技術熟悉之後，就會想嘗試更多的可能性，不管是互動性或功能性。

MAKAR 編輯器在近年增加的「邏輯功能」採用 blockly 積木程式，是相對於文字程式比較好入門，新手不會因為輸入錯誤或少了特定符號而造成程式無法執行。

本次專案是延續 AR 紅包袋，更著重於利用邏輯程式達成AR的效果，其中會使用到「隨機抽樣」和「模型淡入/淡出」的效果。



1. 辨識圖製作
辨識圖的製作如同初階版的教學，是使用 Midjourney，因此這裡將不再贅述，可以前往初階版教學觀看。

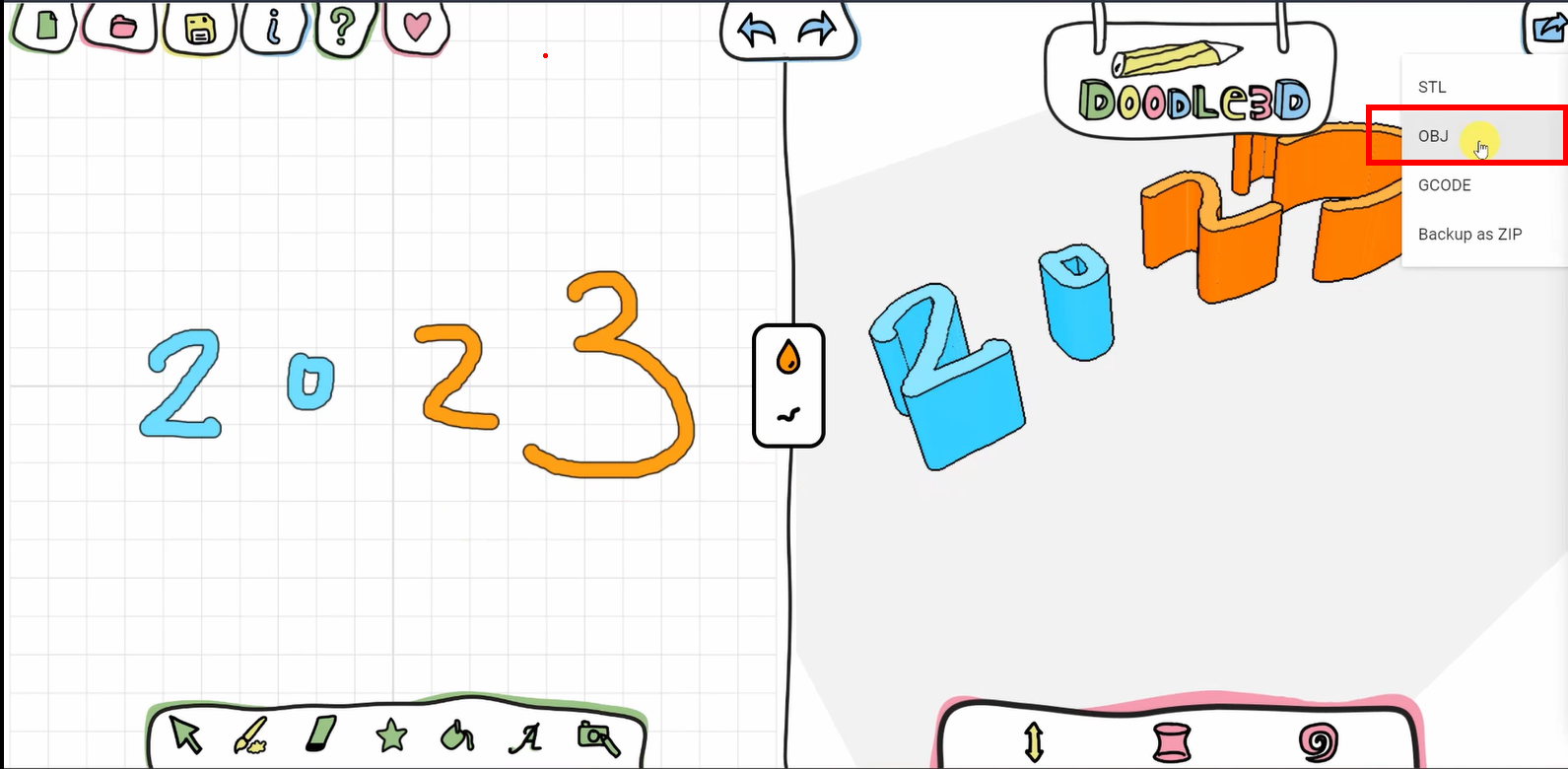

2. Doodle3d
這是一個網頁的建模工具。左邊是平面的畫布，右邊是立體的空間。在左邊可以畫出任何形狀或寫出任何文字，右便會立即產生對應的立體模型。並且可以轉存為 STL 和 OBJ 檔案類型。因此，我將使用這個工具製作出我的年份 LOGO，在平板上開啟網頁，就可以用觸控筆寫出你獨特的手寫字體。

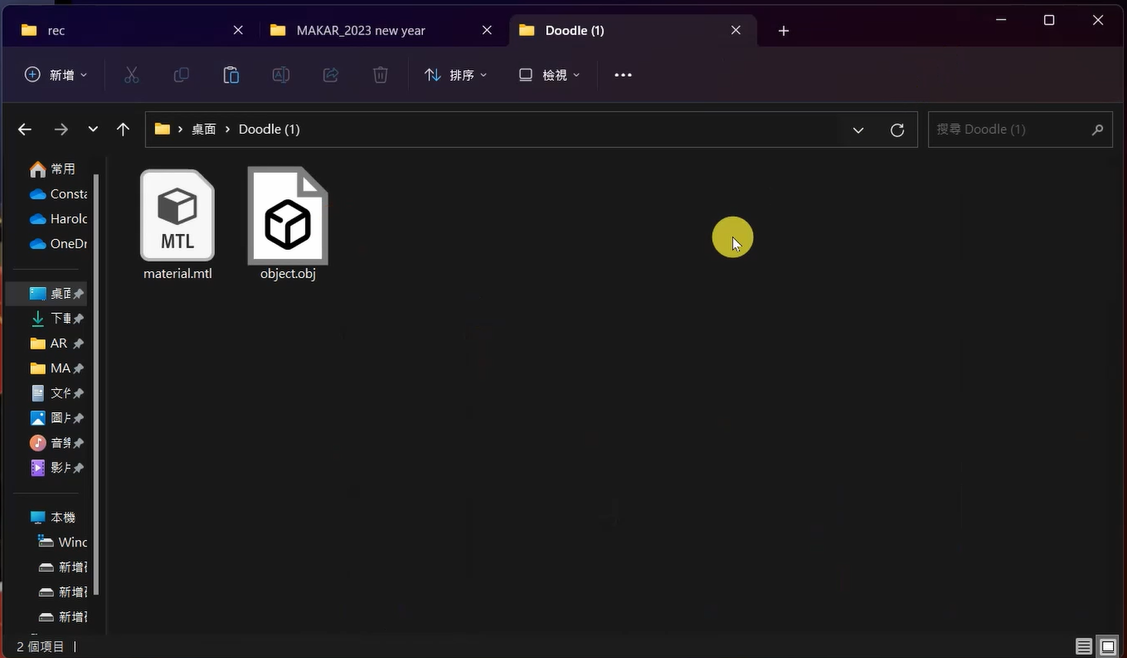

創作完成之後輸出成 OBJ 檔案格式，解壓縮檔案之後就會獲得兩個資料，分別為 mtl 檔案和 obj 。單純打開 obj 檔案或發現模型是沒有顏色的，因此我們需要進入 Blender 將模型轉檔。







3. Blender

Blender 是免費開源的建模軟體，支援多種平台。我們使用 Blender 僅只是將 obj 檔案轉存成 MAKAR 支援的模型檔案類型 (fbx或glb)。

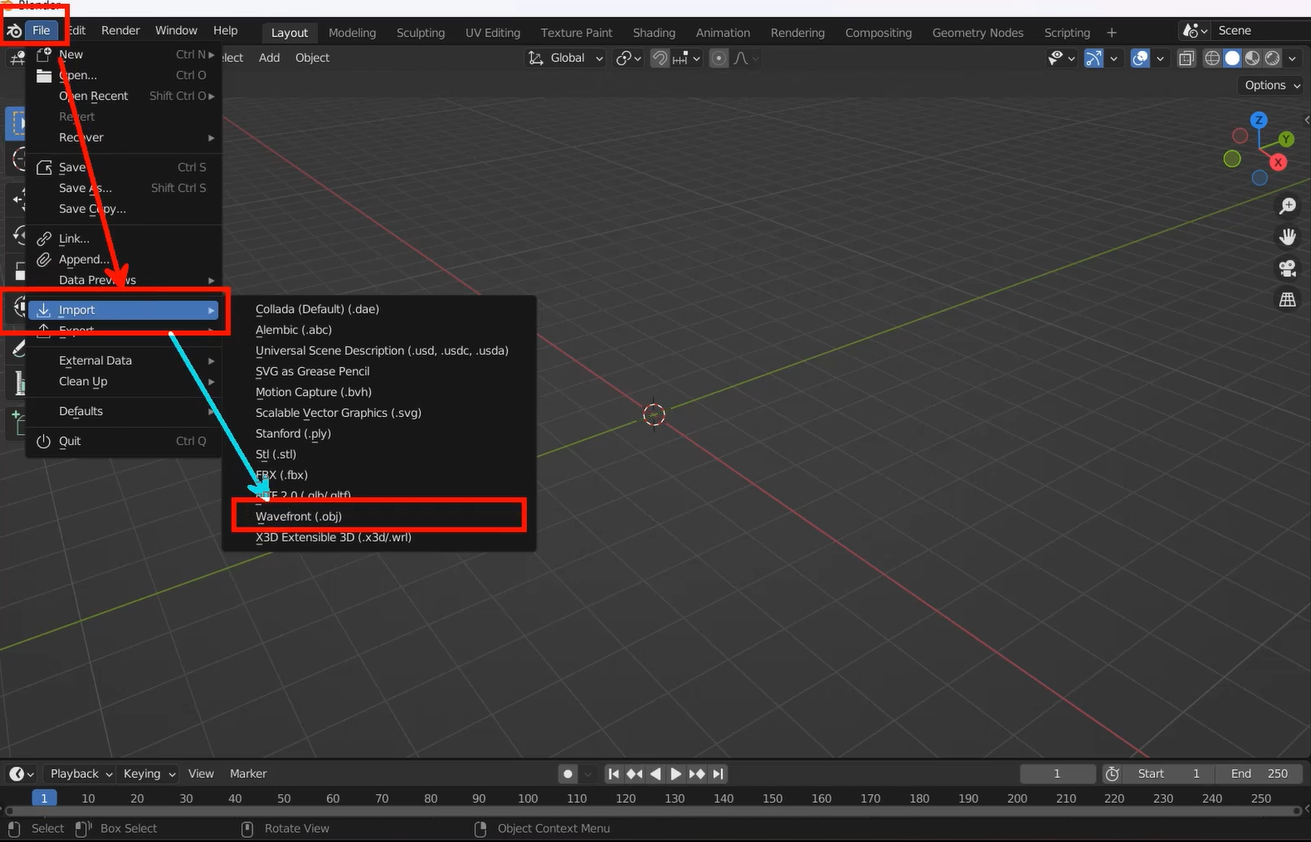

檔案匯入：File → import → wavefront(obj)



匯入檔案之後無須任何修正，直接輸出。




檔案輸出：File → export → glTF 2.0(glb/glft)
輸出設定無須任何更動。






4. MAKAR 編輯器
建立新專案 → AR專案 → 圖像辨識



匯入素材匯入 MAKAR

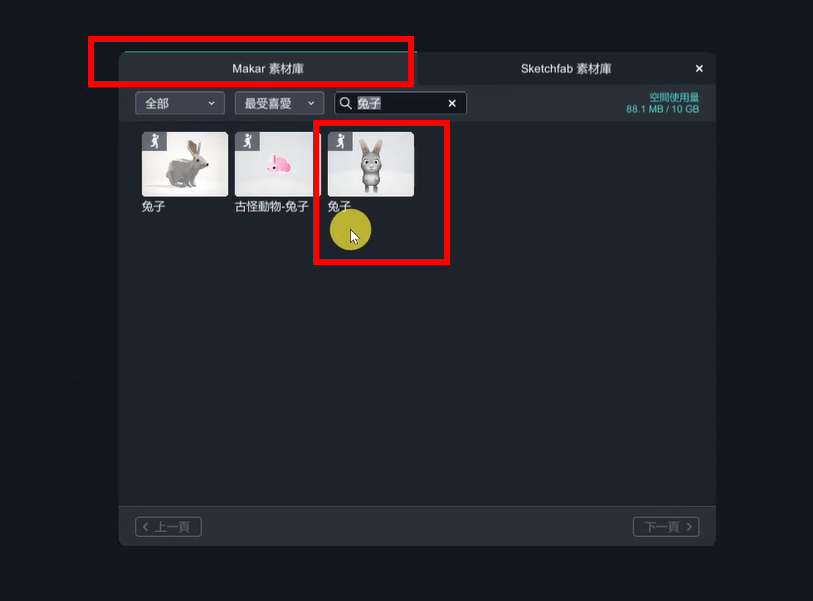

其中第三隻兔子是使用 MAKAR 線上素材中的兔子素材。新增素材 → 線上素材庫 → MAKAR 素材庫，搜尋：兔子






5. 動畫分割

首先需要將 giftbox 的動畫分割出靜止狀態 (box) 和打開狀態 (open)。點選 giftbox 的動畫功能的右下角三個點，可以開啟新增動畫。





先新增動畫名稱，輸入名稱 → 點選右方加號 (+)


將動畫名稱改為「box」後調整時間軸為5～5。 打開狀態 (open) 的時間軸為 6～49。




6. 模型上色

素材中的 rasengan 適用於裝飾成魔法球，但是這個模型預設沒有任何材質 (顏色)，因此藉由 MAKAR 內建的功能，可以將模型上色。

注意：模型上材質有使用時機，本模型可以從右方名稱中發現，不同的名稱對應不同部位 (多個模型名稱)，因此適合此做法。若是只有一個模型名稱，那可能不適合此方法。

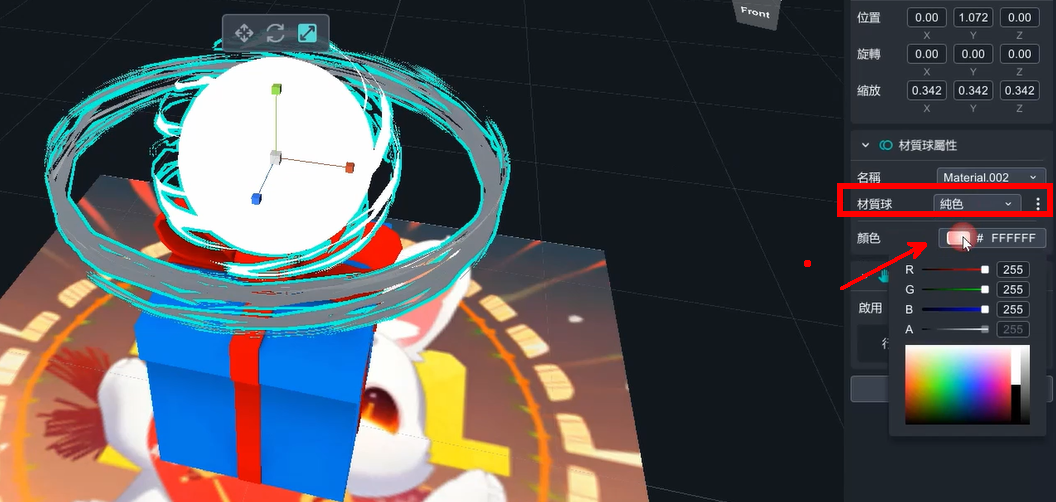

將材質球改為「純色」，點選右邊三個點，就可以開啟顏色選項，選擇適合的顏色。

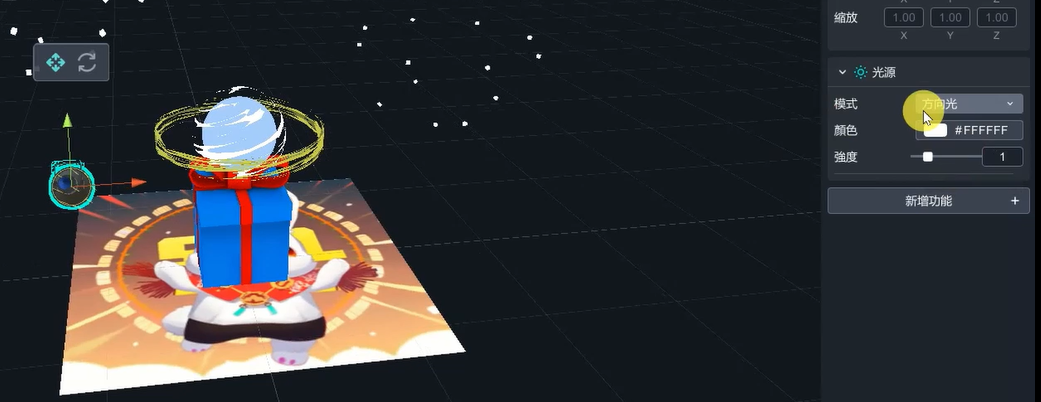

若覺得模型太暗，可以增加一個光源 (light)，因為材質已經改成純色，無法使用無光-標準。

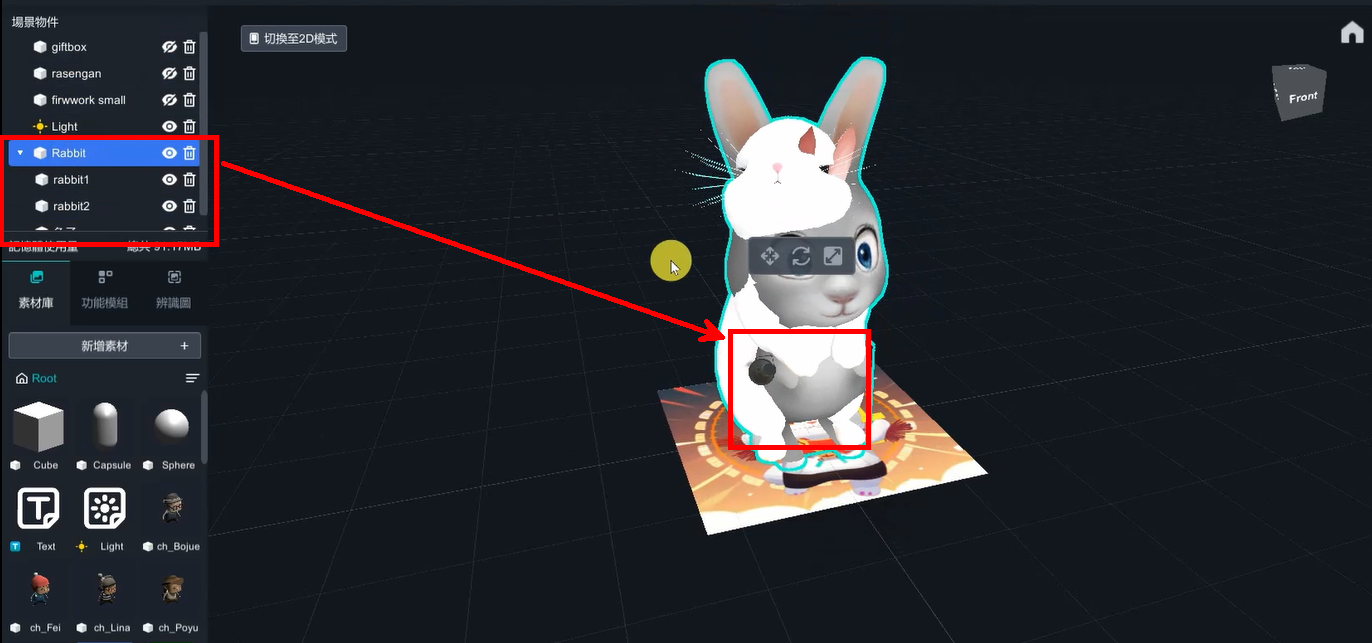

7. Rabbit 兔子群組

本次會使用到三隻兔子，將每隻兔子擺放到場景中間，並將大小調整一致。





為了讓之後製作邏輯功能更便利，將建立一個透明的方塊 (命名：Rabbit)，將所有的兔子都群組在一起。

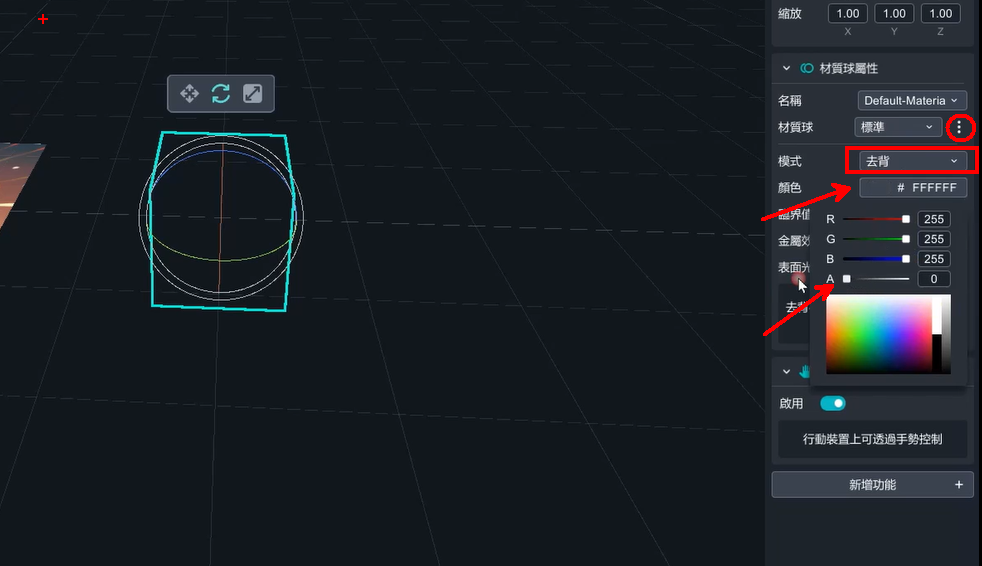

透明盒子製作：材質球右邊三個點 → 模式: 去背 → 將顏色的A (alpha) 改成 0。

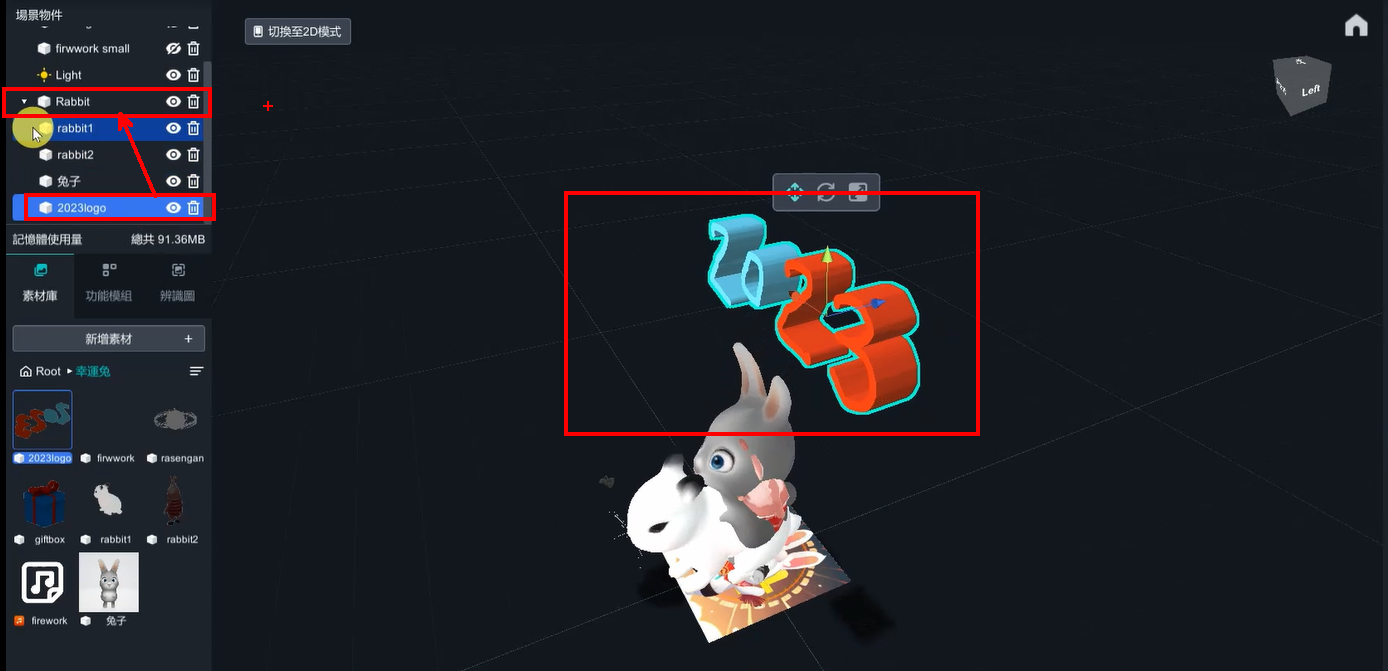

接著將 LOGO 也放在 Rabbit 的群組中。




8. 關閉「可操作」功能＆邏輯功能開啟
可操作功能是，當物件出現在螢幕上，使用者可以用手去移動、旋轉、縮放這些擴增物品。

將場景物件中的所有物件都關閉「可操作」的功能。
全部的物件增加邏輯功能 (新增功能 → 邏輯)，群組內的元件也都需要。






9. 邏輯功能–giftbox跳動

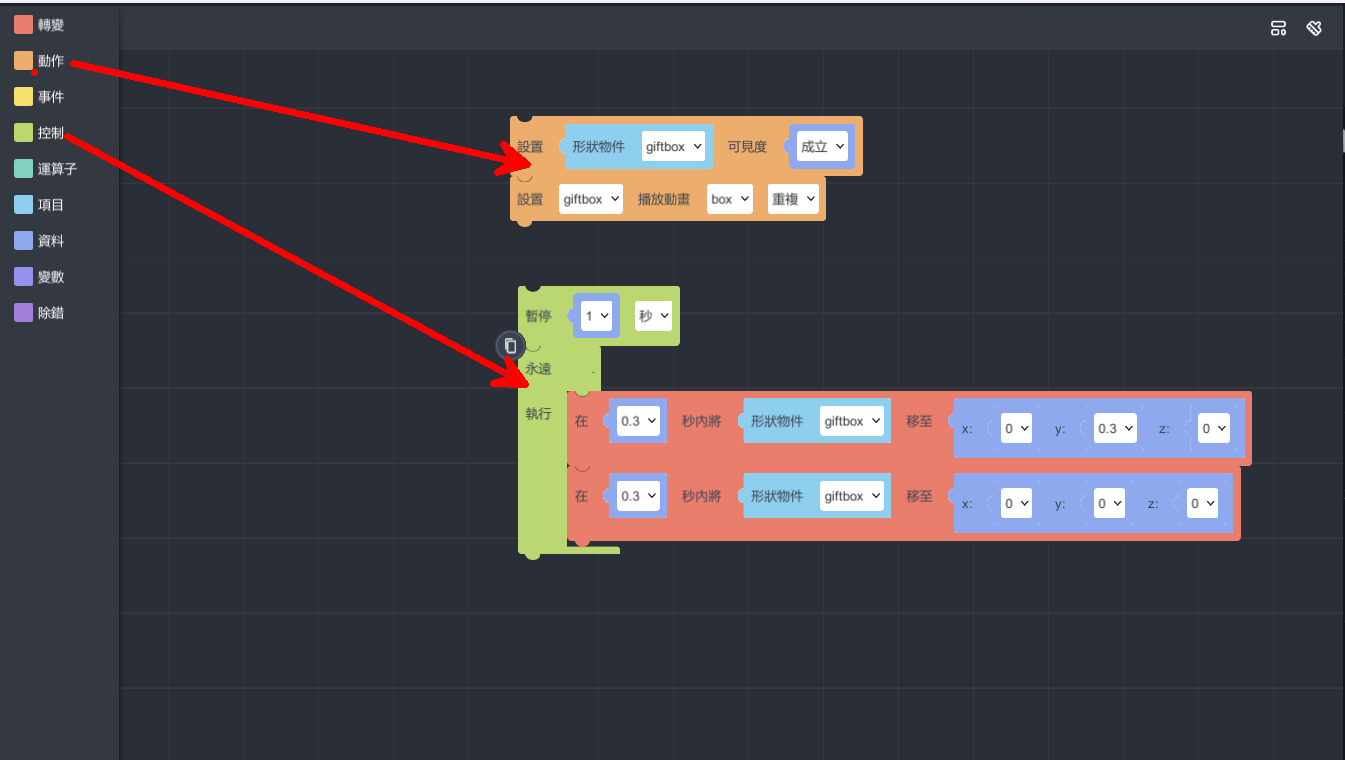

物件的跳動可解成向上與向下，只要一直反覆這兩個動作，看起來就像是在跳動。
積木程式：轉變 → 轉換 → 第二個積木。




為了反覆執行，需要再增加一個「永遠執行」的積木；以及如同初階教學中所提到的照到辨識圖才會啟動這個模型動畫「可見度控制」。

(永遠執行) 積木程式：控制 → 循環 → 第一個積木。
(可見度) 積木程式：操作 → 材質 → 第二個積木。






10. 邏輯功能–淡入/淡出
淡入淡出的效果可以透過透明度的改變來完成或者型態快速地縮放，這裡將使用型態快速地縮放來達成。
首先，須建立一個觸發時機，這裡選擇點擊 giftbox。而此時 giftbox 的動畫將從 box 改變成 open (僅執行一次即可)。
積木程式：事件 → 輸入 → 第一個積木。




接著有三件事情同時發生，giftbox 淡出、魔法球出現 ＆ 淡出、兔子淡入。而邏輯程式要做到淡出效果 (即縮小沒有體積) 和淡入效果 (從沒有體積放大到正常體積)。
為了控制體積的縮放，這裡需要用到「變數」。

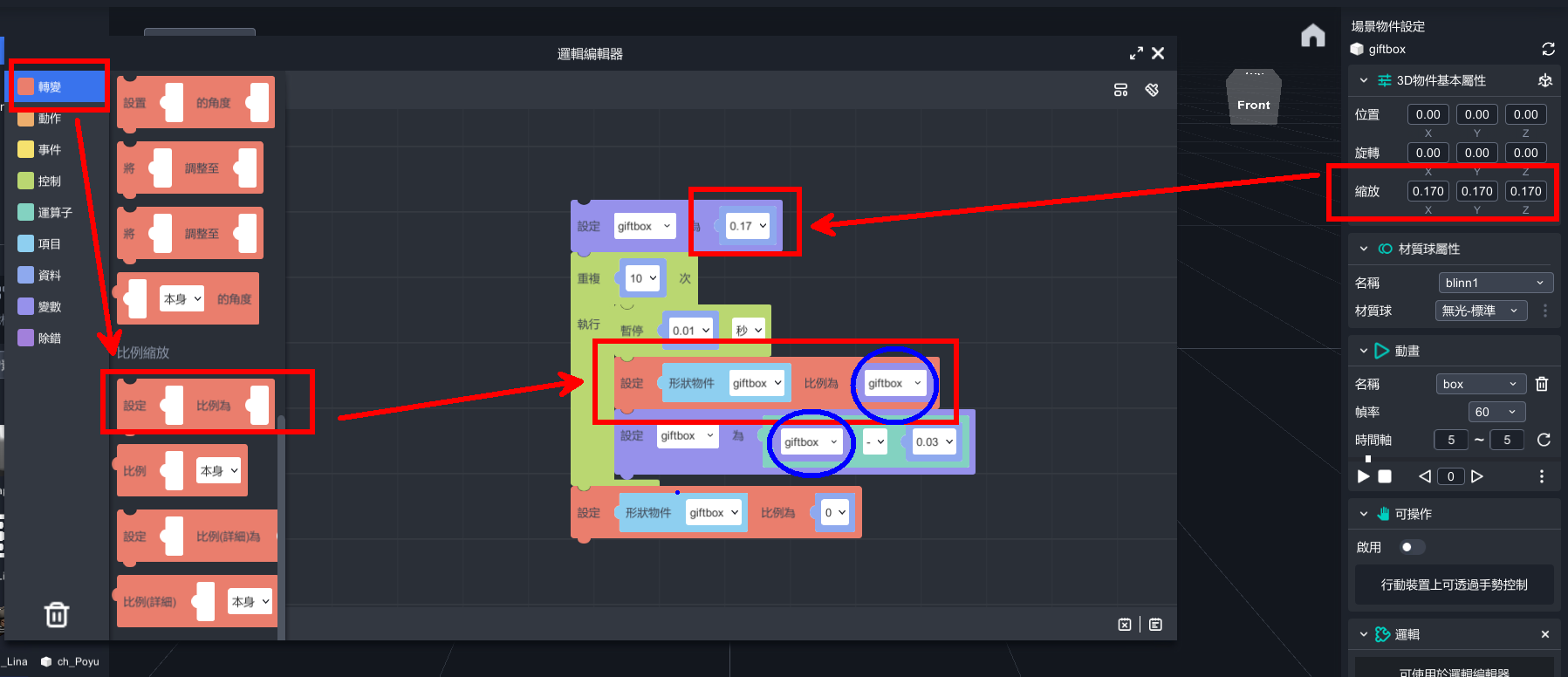

giftbox 淡出：

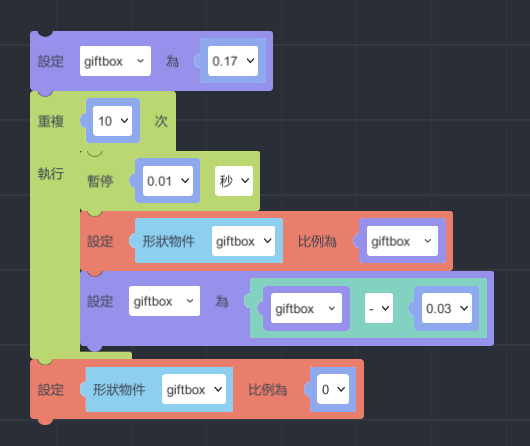

先將 giftbox 的值設定為「縮放大小」，透過重複執行 n 次來縮小，每次縮小之間的時間差是 0.01 秒 (若沒有時間差會很怪)。
縮小效果是利用變數的運算，在電腦程式中的邏輯運算。最後確保體積歸零，強制將 giftbox 的比例設定為 0。




數值都可能因為你的模型大小而改變，因此經常執行來測試是否正確。




魔法球出現＆淡出：
出現之後讓魔法球保持旋轉，過了 3 秒之後再淡出。淡出的模組與 giftbox 一樣，因此可以直接複製過來，更改新的變數和比例大小即可使用。
此外，旋轉和淡出使用平行運算接起來。

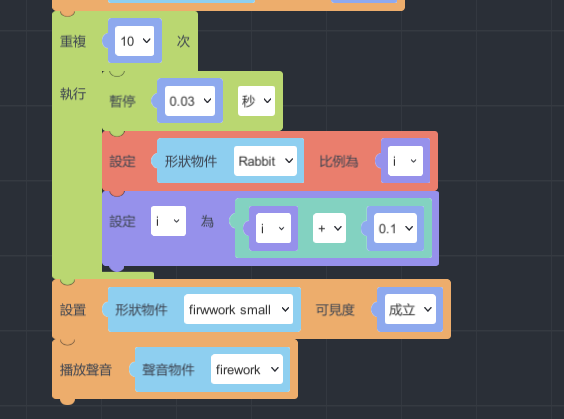

Rabbit淡入：
淡入與淡出的程式基本上一樣，差別只在於從邏輯運算中的減法改為「加法」。將原本縮放比例設定為 0，之後再增加到縮放比例為 1 即可。
注意：這段程式一開始的暫停 3 秒與魔法球的淡出 3 秒時間一致時，可以做到魔法消失時兔子出現的效果。



後面加上煙火的模型以及煙火的音效。





同步：
giftbox 淡出、魔法球出現 ＆ 淡出、兔子淡入三個動作同步發生，因此利用平行運算將三個動作接起來。
平行運算預設只有兩個工作，點擊左上方齒輪，可以增加工作數量。

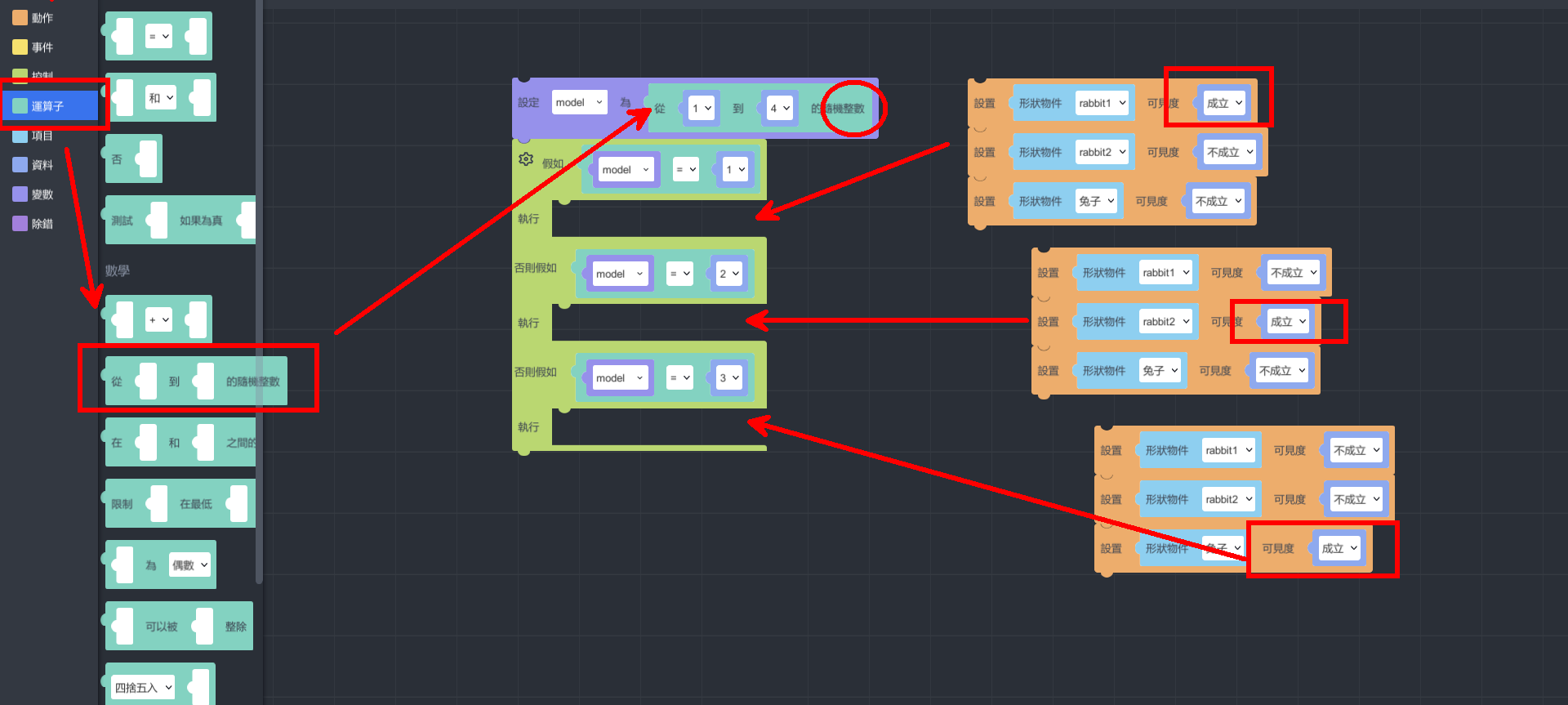

11. 邏輯功能–隨機變數/抽籤
隨機變數是利用到運算子中的數學功能 –「A-B之間的隨機整數」，搭配可見度的應用。
首先需要另外再建立一個變數，將變數設定為「A-B之間的隨機整數」。而這個數學範圍是Ａ變數 < Ｂ，因此 Ｂ 的數值會是你模型的數量 +１ 個。

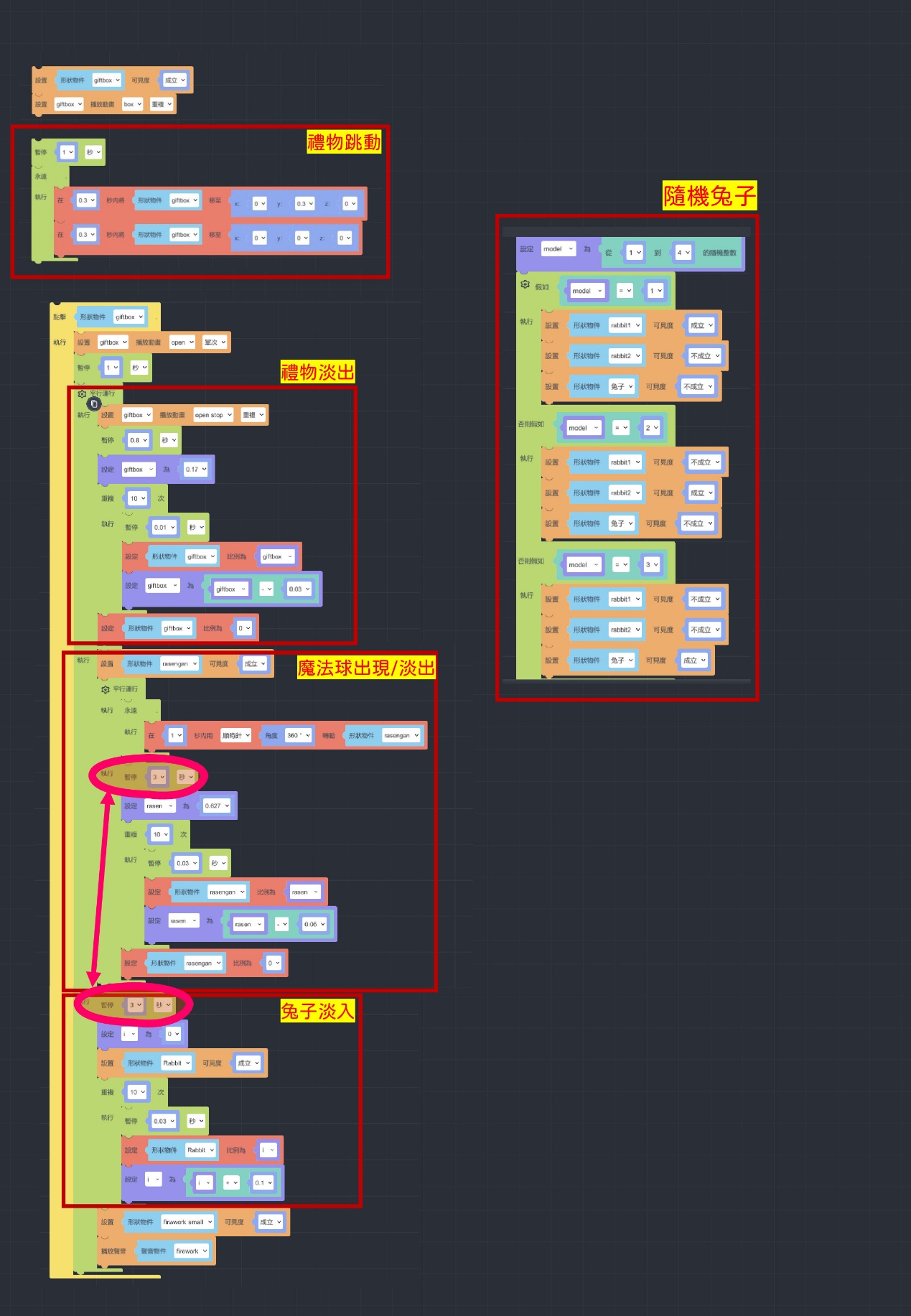

完整程式


最後，將場景物件的全部物件眼睛關閉 (可見度關掉)，除了音樂素材。此做法可以確保，當手機鏡頭離開辨識圖的時候，不會有擴增物出現在螢幕中。





如何體驗

拿起手機，輸入ID並掃描辨識圖就能進行體驗囉!

1. 安裝MAKAR APP
2. 掃描QR code或搜尋ID: class06選擇作者



3. 點擊AR圖像辨識「幸運兔」專案啟動，點擊「開始體驗」對準海報。



MAKAR快閃-AR 作為遊戲化的融形式



Wang Ivy 設計的 ＡＲ遮罩

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

 ​AR 作為遊戲化的融形式

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝


▌課程大綱

1.以圖推為主題，AR結合遊戲化設計方案，進行一場小小解謎體驗。
2.創造AR觸發圖與擴增實境圖像間關聯的意義與連結。
3.實作MAKAR的遮罩功能進行簡易創作。


▌教師簡介

汪檍，一名重度解謎及沉浸式遊戲化成癮的高中美術科教師。熱衷於學習教材數位化與遊戲化的包裝轉譯，並不斷嘗試不同類型的互動式數位平台結合AR擴增實境的學習素材開發，期待能協助到更多第一線的教師在數位教材上的研發，以及學生在數位學習經驗上的翻轉。

●2018  入選親子天下 第二屆教育創新100
●2019   天下雜誌 微笑台灣創意教案徵選 貳獎
●2020 台北市卓越藝術計畫 密室逃脫案例徵件 特優
●2021   入選親子天下 第四屆教育創新100
●2002  XR實境設計大賞  仁寶MR組 貳獎


▌注意事項

為提升快閃課程體驗效率，請準備兩種載具。
載具1.觀看線上Meet的載具，可使用電腦或平板。
載具2.體驗AR互動遊戲，可準備手機或平板（平板較佳）。
並請先完成MAKAR App下載➡ https://www.makerar.com/app#download


▌課程影片




MAKAR快閃-應用 AI 創作元宇宙 XR 數位內容


＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

應用 AI 創作元宇宙 XR 數位內容

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝


▌課程講師

蔡雅雯 Lina老師


▌課程大綱

1. 應用AI創作元宇宙XR數位內容
2. AI應用平台與實作解析
3. 應用ChatCPT撰寫AI生成文案
4. 應用Blockadelabs創作VR360
5. 應用MAKAR結合AI創建WebVR與互動設計
6. 2023年實境教育創意大賞競賽資訊分享
7. Q&A


▌課程影片




MAKAR快閃-AI機器人機協助融入宇宙多元應用


​

▲ 課程簡報

AIGC人機協作融入3R科技建構自主學習虛實整合
人機協作想出好點子，以ChatGPT 規劃自主學習成果展！

在這個數位時代，與AI機器人攜手合作，引領革命性的點子爆發！解鎖你心中的無限創意，與AI伙伴一同探索創新可能性。結合人的智慧與機器的力量，打破想像的限制，帶領你進入全新的創意領域

1.人機協作想出好點子
2.ChatGPT x MAKAR 造出阿拉丁神燈
3.Stable Diffusion  x  MAKAR做出美美的互動AR繪本
4.用MAKAR Scan掃出3D虛擬場景
5.讓CAT與DID成為MAKAR的賢內助




▲ 課程影片


MAKAR魔法介紹目錄





課程說明：

本課程將示範利用AI工具把圖片轉為動態影像並製作成AR專案。



情境說明：

哈利波特一系列故事中，預言家日報(The Daily Prophet)非常能夠顯現魔法世界的樣貌。預言家日報有別於一般的報紙，報紙上的圖片是以動態影像的方式呈現當時的樣貌，比如天狼星被抓入獄時，他憤怒的掙扎片段。這樣的效果以前就有許多人利用AR技術呈現，方法也有很多種，可以利用影片或者GIF圖片，並將影片的某一畫面製作成AR辨識圖。

本次是利用AI工具(D-ID)，將人像圖片結合語音文字，讓圖片中的人物能依照文本念出文字，還可以選擇不同的語言及語調。

以哈利波特電影海報為這次教學的範例，特別注意，D-ID這個AI工具是針對人類臉型的結構設定(正面有兩個眼睛、一個鼻子、一個嘴巴)，因此若使用其他臉部結構的物種可能會失敗。

※ 本教學創作引用自哈利波特《神秘的魔法石》之海報

請先下載素材：https://drive.google.com/drive/folders/1XH2cvOhVXLsuEh77Q3BdpfSpqouIqrcc?usp=share_link




  1. 開啟D-ID網站(https://www.d-id.com/ ) 點選login





  1. 點選左下角Guest -> Login/Signup 進行註冊






  1. 註冊完畢點選左上角Create Video






  1. 點選ADD新增圖片，將哈利波特的電影海報上傳。






  1. 將文字檔中的內容貼入右邊的Script中，並語言選擇Chinese(Mandarin, Simplified)，Voice選擇Yunze之後就可以點選右上角Generate Video輸出影片。另外，除了Script能夠文字轉語音以外，也能夠用Audio上傳自己的聲音。






補充說明:

文本內文是透過另一款近期討論度很高的AI工具「ChatGPT」所生產出來的，我請ChatGPT幫我摘要哈利波特第一本書的故事大意。



  1. 開啟MAKAR編輯器，建立新專案，選擇AR圖像辨識，將電影海報上傳為辨識圖。編輯器v3.4版本以後新增了「類別」選單，若沒有選擇將無法發布專案。






  1. 將D-ID生成的影片匯入素材庫。

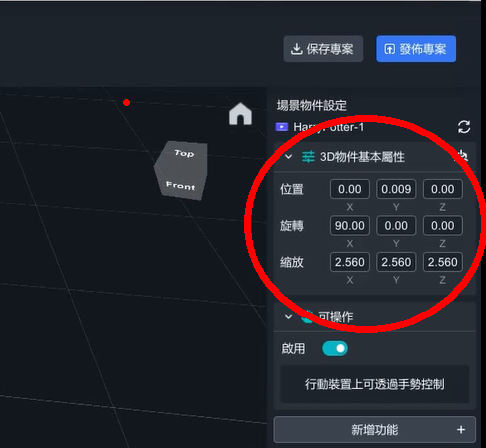

  1. 將影片放置於場景中，並平行於辨識圖之上，且大小需剛好覆蓋住海報。可參考下圖的調整數據。






  1. 影片: 關閉「可操作」的功能，並新增邏輯功能。






  1. 在邏輯編輯器中加入Blockly程式





  1. 最後再發布之前，將影片的眼睛關掉(影片的可見度關閉)。此做法是為了避免手機離開辨識圖後依然再撥放影片的窘境，希望只有手機照到海報的時候才會出現這種效果，不然就不神奇了。





如何體驗

拿起手機，輸入ID並掃描辨識圖就能進行體驗囉!

  1. 安裝MAKAR APP

  2. 掃描QR code或搜尋ID: class06選擇作者






  1. 點擊AR圖像辨識「魔法介紹目錄」專案啟動，點擊「開始體驗」對準海報。
